탈황 장비는 까다로운 화학적 및 열적 조건, 특히 부식성 반응 매체 및 고온 공정 흐름에 노출될 때 작동합니다. 적절한 부식 방지 코팅을 선택하려면 화학 성분, 작동 온도, 기판 재료, 장비 구조 및 필요한 코팅 두께를 고려해야 합니다.
산업용 부식 방지 용도를 위한 일반적인 코팅 옵션에는 PFA, FEP, ETFE(F40) 및 HALAR(F30)이 포함됩니다. 적절한 재료와 적용 방법은 특정 장비 구성 및 서비스 조건에 따라 다릅니다. 습식 탈황 응축기의 경우 코팅 균일성, 복잡한 형상 및 열 노출이 장기적인 성능에 영향을 미칠 수 있는 플랜지 밀봉 표면, 튜브 플레이트, 내부 그리드 및 바닥 U자형 산 탱크에 특별한 주의가 필요합니다.
스프레이를 위해 지정된 최대 작업물 치수는 최대 Ø3.8m × 3.8m × 8.2m입니다. 이러한 치수의 적합성은 실제 가공물의 형상과 선택한 코팅 공정의 요구 사항에 대해 확인되어야 합니다.
탈황 장비의 부식 방지 코팅을 선택하기 전에 작동 환경을 명확하게 정의해야 합니다. 다음 정보가 특히 중요합니다.
이러한 조건은 화학적 호환성, 코팅 선택, 적용 요구 사항 및 검사 기준을 평가하기 위한 기초를 제공합니다. 코팅재는 일반적인 내식성만을 기준으로 선택해서는 안 됩니다. 실제 화학 조성 및 작동 환경에 대한 적합성을 확인해야 합니다.
여러 가지 불소중합체 코팅 재료가 산업 부식 방지 응용 분야에 사용됩니다. 각각은 특정한 재료 특성을 갖고 있으며 공정 매체, 온도, 기판 및 장비 구성에 따라 적절한 옵션을 결정해야 합니다.
| 코팅재료 | 애플리케이션 고려 사항 |
|---|---|
| PFA | 지정된 서비스 조건에 따라 내화학성과 불소폴리머 코팅 내부 표면이 필요한 응용 분야에 고려됩니다. |
| FEP | 재료 특성과 작동 한계가 공정 요구 사항을 충족하는 일부 부식 방지 응용 분야에 사용됩니다. |
| ETFE (F40) | 필요한 온도 및 화학적 조건에 따라 선택된 응축기 부품을 포함한 특정 코팅 용도에 사용됩니다. |
| 할라(F30) | 선택된 산업용 부식 방지 코팅 용도에 사용됩니다. 특정 화학 매체 및 작동 환경에 대한 적합성을 확인해야 합니다. |
이들 재료의 내식성과 온도 성능은 동일하지 않습니다. 코팅 시스템이 완성되기 전에 화학적 조성, 농도, 노출 기간, 코팅 구성 및 개별 장비 구성 요소가 경험하는 조건을 모두 검토해야 합니다.
지정된 부식 방지 코팅 두께는 고객 요구 사항과 선택한 코팅 시스템에 따라 0.3mm에서 1.5mm까지 다양합니다. 필요한 두께는 생산 전에 정의되어야 하며 코팅 및 장비 설계에 적합한 검사 방법을 사용하여 검증되어야 합니다.
개구부, 플랜지 밀봉 표면 및 기타 기하학적으로 복잡한 영역에서는 균일성이 특히 중요합니다. 코팅이 과도하게 쌓이거나 고르지 않게 도포되면 의도한 부품 치수 및 밀봉 배열이 방해를 받을 수 있습니다. 완성된 코팅은 합의된 두께와 허용 기준을 충족해야 합니다.
산업용 부식 방지 용도로 고려되는 기판 재료는 다음과 같습니다.
적절한 표면 준비 및 적용 절차는 기판 재료에 따라 다릅니다. 모든 코팅 공정이 모든 기판에 적합한 것은 아니므로 코팅과 기본 재료의 특정 조합에 대해 호환성, 표면 준비 및 접착 요구 사항을 평가해야 합니다.
지정된 코팅 조건을 달성하려면 제어된 스프레이 공정이 필수적입니다. 정확한 절차는 선택한 재료, 기판, 장비 형상 및 제조 요구 사항에 따라 다릅니다.
선택한 재료와 기판에 따라 공정 매개변수를 제어해야 합니다. 코팅 균일성과 구멍, 플랜지 표면 및 기타 중요한 영역 주변의 코팅 실행 방지에 특별한 주의를 기울여야 합니다.
나열된 코팅 색상은 다음과 같습니다.
선택한 코팅 재료 및 적용 요구 사항에 대한 색상 가용성을 확인해야 합니다.
습식 탈황 응축기는 수직 또는 수평으로 구성할 수 있습니다. 내부 구조와 작동 조건이 다르기 때문에 코팅 재료 선택, 두께 요구 사항 및 구성 세부 사항은 콘덴서 전체에 균일하게 적용하기보다는 각 구성 요소별로 평가되어야 합니다.
수직형 습식 탈황 응축기는 상부 덮개, 상부 관판, 하부 관판, 하부 U자형 산 탱크의 4가지 주요 섹션을 갖는 것으로 설명됩니다. 각 섹션마다 접촉 온도와 코팅 요구 사항이 다릅니다.
| 요소 | 지정된 코팅 | 코팅 두께 | 명시된 접촉 온도 | 주요 고려사항 |
|---|---|---|---|---|
| 상단 커버 | ETFE(F40) 또는 HALAR(F30) 스프레이 | 1mm | 120°C를 초과하지 않음 | 플랜지 밀봉 표면에 코팅이 생기지 않도록 하고 균일한 코팅 두께를 유지하십시오. |
| 상부 튜브 플레이트 | ETFE(F40) 또는 HALAR(F30) 스프레이 | 1mm | 150°C를 초과하지 않음 | 구멍 주위로 코팅이 흐르는 것을 방지하고 플레이트 전체에 균일한 적용 범위를 유지합니다. |
| 하부 튜브 플레이트 | PFA 스프레이 | 1mm | 약 260°C | 코팅이 진행되거나 두께가 고르지 않도록 구멍에 특히 주의하십시오. |
| 바닥 U자형 산탱크 | PTFE 라이닝 또는 PFA 스프레이 | 선택한 프로세스에 대해 확인하려면 | 최대 서비스 온도는 최대 290°C로 명시되어 있습니다. | 복잡한 형상과 까다로운 열 조건에는 구체적인 구성 및 보호 검토가 필요합니다. |

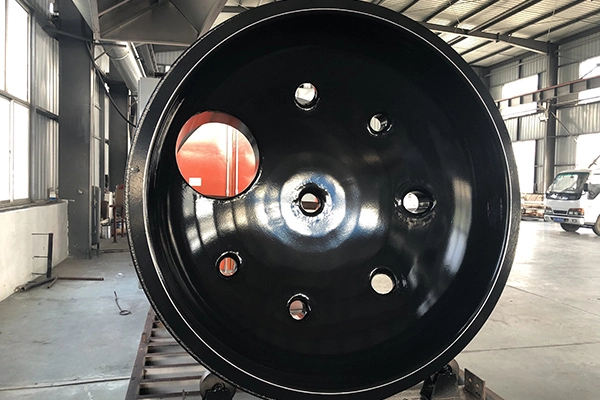

ETFE(F40) 또는 HALAR(F30) 스프레이는 상단 커버에 대해 지정되며 코팅 두께는 1mm이고 명시된 접촉 온도는 120°C를 초과하지 않습니다. 플랜지 밀봉 표면은 코팅이 진행되거나 과도한 축적이 밀봉 인터페이스에 영향을 미칠 수 있으므로 특별한 주의가 필요합니다. 코팅은 지정된 표면 전체에 걸쳐 균일해야 합니다.
상부 튜브 플레이트는 ETFE(F40) 또는 HALAR(F30) 스프레이용으로 지정되었으며 두께는 1mm이고 명시된 접촉 온도는 150°C를 초과하지 않습니다. 구멍은 코팅이 진행되는 것을 방지하고 의도한 형상을 유지하기 위해 신중한 도포 제어가 필요합니다.
PFA 스프레이는 하부 튜브 플레이트에 대해 지정되었으며 두께는 1mm이고 명시된 접촉 온도는 약 260°C입니다. 플레이트에는 여러 개의 구멍과 전환이 포함되어 있으므로 코팅 균일성과 재료 축적 제어는 중요한 검사 고려 사항입니다.
하단 U자형 산 탱크에는 PTFE 라이닝과 PFA 스프레이라는 두 가지 구성 옵션이 식별됩니다. 탱크의 기하학적 구조로 인해 두 공정 모두 까다로울 수 있으며 명시된 최대 서비스 온도는 290°C에 도달할 수 있습니다.
제공된 설계 정보에는 직접적인 열 노출과 충격을 제한하는 데 도움이 되도록 코팅된 표면 위에 300~500mm의 내산성 벽돌 층이 지정되어 있습니다. 까다로운 온도 조건을 고려할 때 코팅 재료, 보호층, 인터페이스 세부 사항 및 전체 구조는 설계가 마무리되기 전에 실제 공정 요구 사항과 비교하여 검증되어야 합니다.
수평형 습식 탈황 응축기는 상부 커버, 김서림 방지 그리드 플레이트, 3섹션 튜브 섹션, 패킹 그리드 플레이트, 하부 U자형 산 탱크 등 5개의 주요 섹션을 갖는 것으로 설명됩니다.
| 요소 | 지정된 코팅 | 코팅 두께 | 명시된 접촉 온도 | 주요 고려사항 |
|---|---|---|---|---|
| 상단 커버 | PFA 스프레이 | 1mm | 약 180°C | 코팅 균일성과 관련 연결 표면의 상태를 확인하십시오. |
| 김서림 그리드 플레이트 | PFA 스프레이 | 1mm | 약 180°C | 그리드 구조와 복잡한 형상 전반에 걸쳐 적용 범위를 확인하세요. |
| 세 부분으로 구성된 튜브 섹션 | PFA 스프레이 | 1mm | 약 200~250°C | 명시된 온도와 실제 공정 매체에 대한 코팅 적합성을 확인하십시오. |
| 포장 그리드 플레이트 | 확인 예정 | 확인 예정 | 확인 예정 | 구성 요소의 특정 서비스 조건에서 코팅 및 작동 요구 사항을 결정하십시오. |
| 바닥 U자형 산탱크 | PTFE 라이닝 또는 PFA 스프레이 | 선택한 프로세스에 대해 확인하려면 | 최대 서비스 온도는 최대 280°C로 명시되어 있습니다. | 시공 방법, 복잡한 형상, 필요한 단열 보호를 검토합니다. |
PFA 스프레이는 상단 덮개와 김서림 방지 그리드 플레이트에 대해 코팅 두께가 1mm이고 명시된 접촉 온도가 약 180°C로 지정됩니다. 김서림 방지 그리드 플레이트는 평판보다 더 복잡한 표면 형상을 포함하므로 일관된 적용 범위와 검사가 특히 중요합니다.
3섹션 튜브 섹션은 1mm 두께의 PFA 스프레이용으로 지정되었으며, 명시된 접촉 온도 범위는 약 200~250°C입니다. 코팅 사양은 작동 중 온도 변화를 포함하여 실제 공정 매체와 작동 주기를 기준으로 평가해야 합니다.
패킹 그리드 플레이트는 수평 응축기의 5개 주요 섹션 중 하나로 식별되지만 제공된 정보에는 특정 코팅 재료, 두께 및 접촉 온도가 제공되지 않습니다. 이러한 매개변수는 구성 요소의 실제 작동 조건 및 부식 방지 요구 사항에 따라 확인되어야 합니다.
PTFE 라이닝과 PFA 스프레이는 모두 바닥 U자형 산 탱크의 잠재적인 건설 방법으로 확인되었습니다. 구성 요소의 복잡한 모양으로 인해 코팅 적용이나 라이닝 설치가 어려울 수 있으며 명시된 최대 서비스 온도는 280°C에 도달할 수 있습니다.
제공된 설계 정보는 직접적인 열 노출과 충격을 줄이는 데 도움이 되도록 코팅된 표면 위에 300~500mm의 내산성 벽돌 층을 지정합니다. 이 보호 장치의 적합성은 실제 온도 프로파일과 코팅 또는 라이닝 시스템의 요구 사항을 포함하여 전체 장비 설계의 일부로 평가되어야 합니다.
개별 응축기 섹션에 대해 나열된 온도 값은 응용 분야별 설계 입력입니다. PFA, FEP, ETFE, HALAR 또는 PTFE 라이닝 장비에 대한 보편적인 작동 한계로 해석되어서는 안 됩니다.
코팅이나 라이닝의 실제 적합성은 여러 요인에 따라 달라집니다.
코팅 재료를 선택하거나 응축기 설계를 승인하기 전에 명시된 온도 및 구성 세부 사항을 실제 공정 조건과 비교하여 확인해야 합니다. 구성 요소가 재료의 지정된 한계 근처에서 작동하는 경우 전체 조립 및 추가 보호 조치에 특별한 주의가 필요합니다.
탈황 장비의 부식 방지 스프레이에는 코팅 재료, 기재, 두께, 장비 형상, 작동 온도 및 화학적 호환성을 조화롭게 고려해야 합니다. PFA, FEP, ETFE(F40) 및 HALAR(F30)은 선택한 산업 응용 분야에 대해 다양한 재료 옵션을 제공하지만 최종 선택은 실제 서비스 조건을 기반으로 해야 합니다.
습식 탈황 응축기는 상단 커버, 튜브 플레이트, 그리드 구조 및 하단 U자형 산 탱크가 다양한 온도를 경험하고 다양한 코팅 문제를 제시할 수 있으므로 구성품별 평가가 필요합니다. 플랜지 밀봉 표면, 구멍, 복잡한 형상 및 까다로운 열 조건에 노출되는 구성 요소에 특별한 주의를 기울여야 합니다.
명확한 운영 데이터, 적절한 코팅 프로세스, 정의된 검사 기준 및 전체 구조 검증은 적합한 부식 방지 솔루션의 기초를 제공합니다. 최종 코팅 사양 및 보호 장치는 제조 및 작동 전에 장비 설계 및 실제 공정 요구 사항과 비교하여 확인되어야 합니다.
