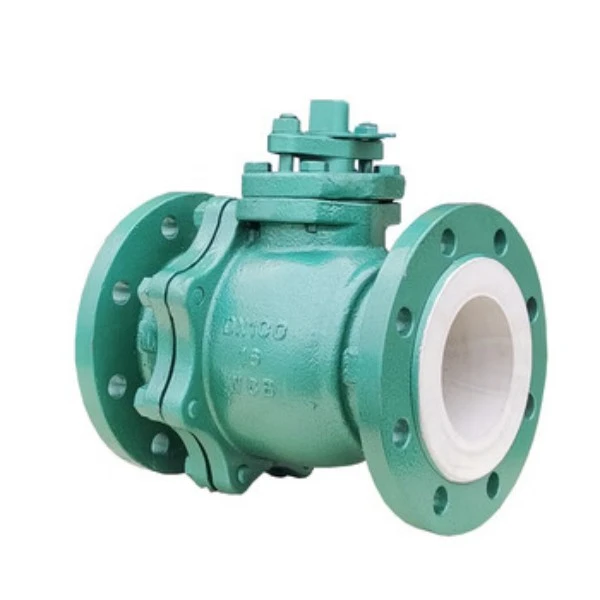

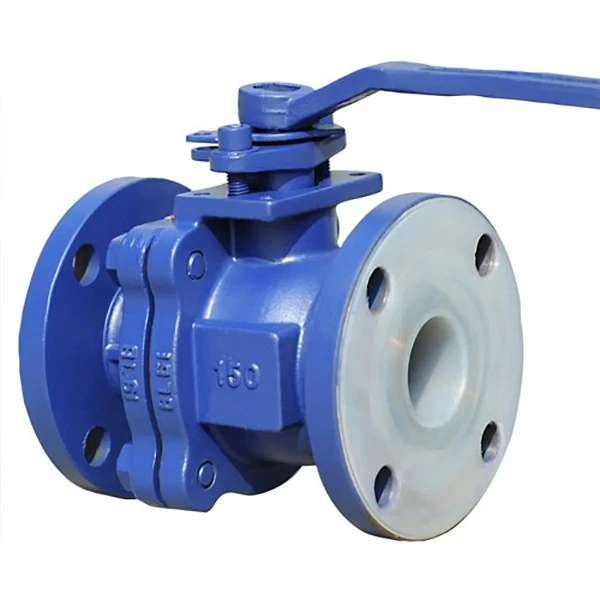

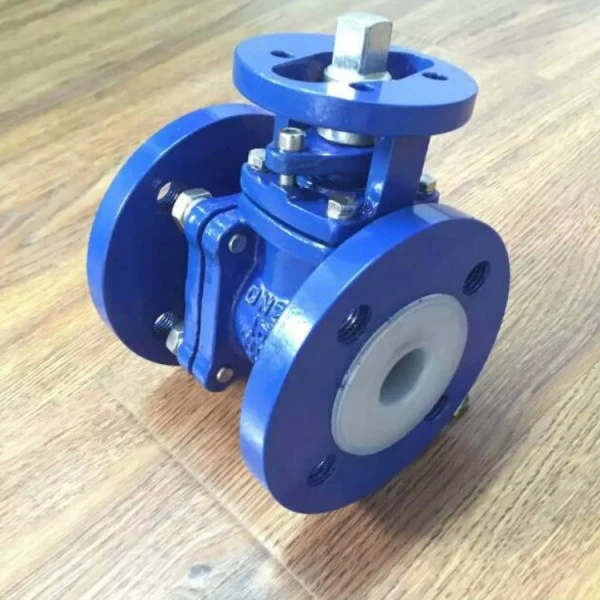

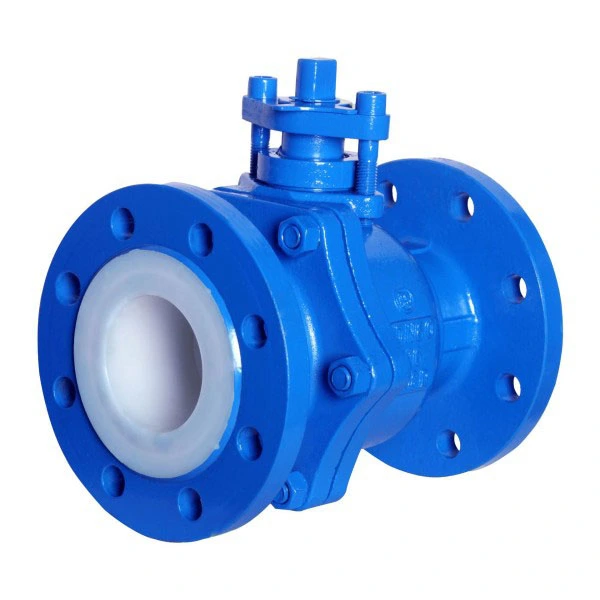

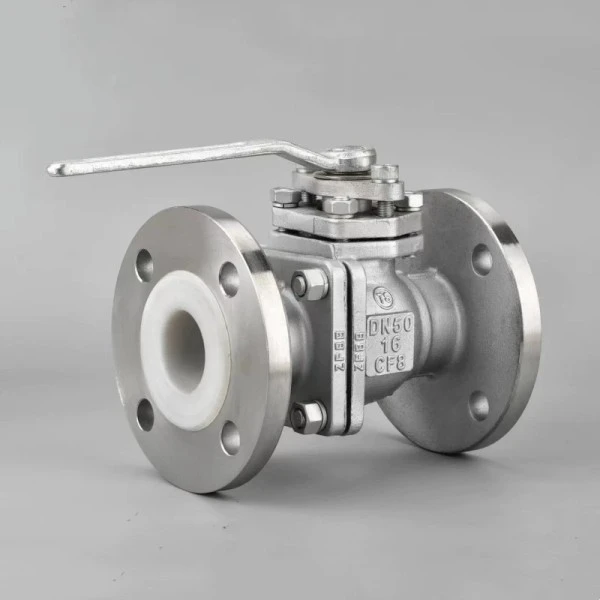

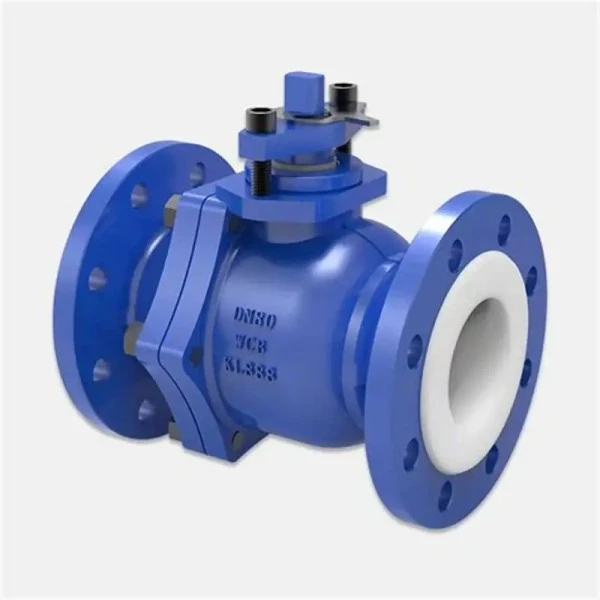

PTFE 라이닝 화학 생산 제어 밸브

Zhuoyan 공장의 PTFE 라이닝 화학 생산 제어 밸브는 화학 생산 라인의 부식성 서비스 조건을 위해 설계된 특수 흐름 제어 장치입니다. 밸브에는 공정 매체와 금속 밸브 본체 사이의 장벽 역할을 하는 폴리테트라플루오로에틸렌(PTFE) 라이닝이 통합되어 있어 부식과 오염을 방지합니다. PTFE 라이닝은 본체 내부와 밀봉 표면을 포함하여 밸브의 모든 젖은 부분에 적용됩니다. 이러한 구조를 통해 밸브는 탄소강 또는 스테인리스강 본체가 제공하는 기계적 강도를 유지하면서 광범위한 부식성 유체를 처리할 수 있습니다. 제어 밸브는 산업 공정의 자동화된 흐름 제어를 위해 공압 또는 전기 액추에이터로 구성될 수 있습니다.

사양표

작동 원리

PTFE 라이닝 화학 생산 제어 밸브는 흐름 제한 및 조절의 기본 원리에 따라 작동합니다. 밸브에는 유동 통로 영역을 변경하기 위해 라이닝된 본체 내에서 움직이는 플러그, 디스크 또는 볼과 같은 폐쇄 부재가 있습니다. 액추에이터가 제어 신호를 수신하면 밸브 시트를 기준으로 폐쇄 부재의 위치를 ​​지정합니다. 완전히 열린 위치에서 유로는 최소한의 저항을 제공합니다. 폐쇄 부재가 시트 쪽으로 이동함에 따라 흐름 면적이 감소하고 압력 강하가 발생하여 흐름 속도가 감소합니다. PTFE 라이닝은 부식성 매체가 불활성 불소중합체 표면에만 접촉하도록 하고, 금속 구성 요소는 구조적 무결성과 압력 억제 기능을 제공합니다. 글로브형 제어 밸브의 경우 플러그가 시트에 대해 선형으로 움직입니다. 나비형 설계의 경우 디스크는 흐름을 조절하기 위해 0°에서 90°까지 회전합니다. 라이닝 두께는 일반적으로 3mm 이상이므로 화학적 공격과 침투에 대한 내구성 있는 장벽을 제공합니다.

장점

· 부식 저항:PTFE 라이닝은 염산, 황산, 질산 및 다양한 유기 용매를 포함한 광범위한 부식성 화학 물질로부터 보호합니다. PTFE의 화학적 불활성으로 인해 금속 밸브가 급속히 저하되는 응용 분야에 적합합니다.

· 공정 순도 보호:불활성 라이닝은 금속 이온이 공정 유체로 침출되는 것을 방지하여 제품 순도가 중요한 제약 및 식품 등급 응용 분야에 밸브를 적합하게 만듭니다.

· 저마찰 작동:PTFE는 낮은 마찰 계수를 나타내어 작동 토크를 줄이고 밀봉 표면의 마모를 최소화합니다. 이러한 특성은 연장된 서비스 기간 동안 안정적인 제어 성능에 기여합니다.

· 누출 통제:적절한 스템 밀봉 배열과 결합된 PTFE 라이닝은 차단 기능을 제공합니다.

· 온도 범위:PTFE 라이닝 밸브는 일반적으로 -180°C ~ 160°C(일부 설계에서는 180°C까지 확장)에서 작동하며 다양한 화학 공정 온도 요구 사항을 충족합니다.

응용 분야

Zhuoyan PTFE 라이닝 화학 생산 제어 밸브는 부식성 유체를 처리해야 하는 여러 산업 분야에서 사용됩니다.

· 화학 처리:산 생산, 염소-알칼리 공장, 용매 처리 시스템, 화학 합성 공정.

· 의약품 제조:제품 순도가 필수적인 API 생산, 용매 회수 및 CIP(Clean-In-Place) 시스템.

· 석유화학 산업:정유 및 석유화학 생산 시설의 부식성 매체 처리.

· 정밀화학 생산:염료 및 안료 제조, 특수 화학 합성.

· 환경 응용 분야:폐수 처리, 배가스 탈황, 화학 폐기물 처리.

· 식품 산업:스테인레스 스틸만으로는 내식성이 부족한 산성 식품 가공.

사용시 주의사항

· 플랜지 보호:밸브 설치 준비가 완료될 때까지 플랜지 커버 플레이트를 제거하지 마십시오. PTFE 플랜지 표면은 충격, 온도 변화 또는 이물질로 인해 손상될 수 있습니다. 검사 결과 덮개 제거가 필요한 경우 검사 후 즉시 덮개를 교체하십시오.

· 개스킷 선택:다양한 재질의 금속 플랜지에 연결할 때는 적절한 개스킷을 사용하여 PTFE 플랜지 면을 보호하십시오. 일반적으로 호환되는 PTFE 라이닝 플랜지에 연결할 때 추가 개스킷이 필요하지 않습니다.

· 온도 관리:높은 온도에서 누출이 발생하는 경우 원인을 조사하기 전에 먼저 시스템 온도를 주변 조건으로 낮추십시오. 밸브가 뜨거울 때는 조정을 하지 마십시오.

· 용접 없음:열이 PTFE 라이닝을 영구적으로 손상시킬 수 있으므로 설치된 밸브 위 또는 근처에서 용접 작업을 수행하지 마십시오.

· 볼트 조임:적절한 토크로 플랜지 너트를 대각선 패턴으로 균등하게 조입니다. 조인 후에도 누출이 지속되면 PTFE 플랜지 표면에 긁힌 자국이나 움푹 들어간 부분이 있는지 확인하십시오. 미세한 연마지로 다듬어야 할 수도 있습니다.

· 흐름 방향:방향 요구 사항이 있는 밸브를 설치할 때 흐름 방향이 밸브 본체에 표시된 화살표와 일치하는지 확인하십시오.

· 저장:건조하고 환기가 잘 되는 실내에 밸브를 보관하십시오. 밸브를 서로 겹쳐 쌓지 마십시오. 장기간 보관할 경우 밀봉 표면의 영구 변형을 방지하기 위해 밀봉 요소를 약간 열린 위치에 유지하십시오.

· 수동 조작:밸브 작동을 강제하기 위해 추가 지렛대(예: 파이프 연장)를 사용하지 마십시오. 합리적인 수동 힘만 적용하십시오.

유지하는 방법

· 정기검사:부식이나 누출 징후가 있는지 밸브 본체 외부를 정기적으로 육안 검사하십시오. 계획된 가동 중단 중에 내부 PTFE 라이닝에 변색, 균열, 기포 또는 박리가 있는지 검사하십시오. 완전 개방 위치에서 완전 폐쇄 위치까지 원활하게 이동하는지 작동 점검을 수행하십시오.

· 적절한 청소:청소 시에는 중성세제와 물을 사용하세요. PTFE와 호환되지 않을 수 있는 독한 화학 물질을 피하고, 와이어 브러시와 같은 연마성 청소 도구를 절대 사용하지 마십시오. 연마재는 PTFE 표면을 긁어 달라붙지 않는 특성을 손상시키고 화학적 공격의 경로를 만들 수 있습니다.

· 매끄럽게 하기:스템 스레드 및 액추에이터 어셈블리와 같은 기계 구성 요소에만 윤활유를 바르십시오. 라이닝은 본질적으로 자체 윤활 기능을 갖고 있으므로 공정 매체와 접촉하는 PTFE 표면에는 윤활제를 바르지 마십시오.

· 구성 요소 교체:예방적 유지 관리 일정에 따라 또는 마모 또는 누출의 첫 징후가 나타나면 개스킷과 씰을 교체하십시오. 이러한 구성 요소는 희생 요소로 설계되었으며 적시에 교체하면 더 비싼 밸브 어셈블리를 보호합니다.

· 취급 주의사항:설치 및 유지 관리 시 라이닝이 긁히거나 찌그러지지 않도록 주의하십시오. 깊은 긁힘은 잠재적인 실패 지점을 나타냅니다. UV에 노출되면 시간이 지남에 따라 PTFE가 저하될 수 있으므로 보관 중에 직사광선으로부터 밸브를 보호하십시오.

· 유지보수 후 테스트:유지보수 또는 수리 후에는 서비스를 받기 전에 관련 표준에 따라 밸브를 테스트하십시오. 설치하기 전에 수리된 모든 밸브가 누출 및 성능 요구 사항을 충족하는지 확인하십시오.

FAQ

Q1: PTFE 라이닝 제어 밸브는 어떤 매체를 처리할 수 있습니까?
A1:PTFE 라이닝 밸브는 염산, 황산, 질산, 유기 용매 및 다양한 화학 시약을 포함한 대부분의 부식성 매체에 적합합니다. PTFE는 용융된 알칼리 금속과 불소 원소를 제외한 거의 모든 화학 물질에 내성이 있습니다.

Q2: 최대 작동 온도는 얼마입니까?
A2:표준 PTFE 라이닝 밸브는 최대 160°C까지 작동합니다. 수정된 PTFE 또는 대체 불소중합체 라이닝을 사용한 일부 설계는 최대 180°C까지 확장된 온도 범위를 제공할 수 있습니다.

Q3: 스로틀 제어에 밸브를 사용할 수 있습니까?
A3: 예, 이것은 유량 조절용으로 설계된 제어 밸브입니다. 적절한 액추에이터 및 포지셔너 구성을 통해 선형 또는 등가 비율 특성으로 정밀한 흐름 제어를 제공합니다.

Q4: 올바른 액추에이터를 어떻게 선택합니까?
A4:액추에이터 선택은 밸브 크기, 작동 압력, 필요한 차단 토크 및 제어 신호 가용성에 따라 달라집니다. 공압 다이어프램 액츄에이터는 조절 제어에 일반적으로 사용되는 반면, 전기 액츄에이터는 공압 공급이 불가능한 곳에 사용됩니다.

Q5: 어떤 유지관리가 필요합니까?
A5:일상적인 유지 관리에는 정기적인 육안 검사, 작동 점검, 순한 세제를 사용한 청소, 기계 부품 윤활, 개스킷 및 씰의 적시 교체가 포함됩니다.

Q6: 전형적인 리드타임은 무엇입니까?
A6:리드타임은 사양과 수량에 따라 다릅니다. 현재 생산 일정 및 배송 견적은 Zhuoyan에 문의하세요.

Q7: 맞춤형 구성이 가능한가요?
A7:예, Zhuoyan은 특정 프로세스 요구 사항을 충족하기 위해 본체 재질, 라이닝 유형, 액추에이터 옵션 및 연결 표준에 대한 사용자 정의를 제공합니다.
