당사의 제품 범위에는 PTFE 시트 라이닝 장비, PTFE 스프레이 및 롤러 코팅, 플라스틱 라이닝 장비, PTFE 라이닝 강철 파이프 및 피팅, PTFE, PFA, ETFE, FEP 및 기타 고급 재료로 만든 관련 불소 중합체 구성 요소가 포함됩니다.

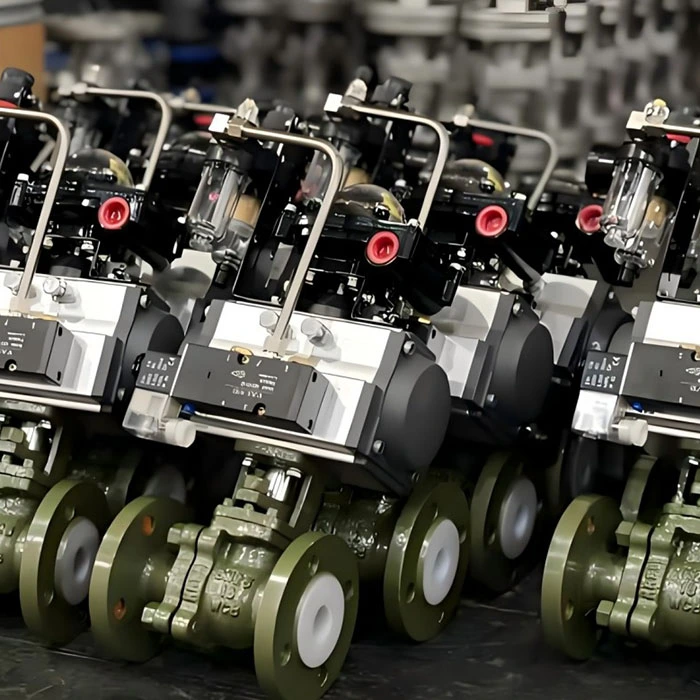

PTFE 라이닝 산업용 화학 제어 밸브는 일반 온-오프 라이닝 볼 밸브와는 다른 자동 조절 파이프라인 구성 요소에 속합니다. 이는 단순히 유체를 열거나 차단할 뿐만 아니라 폐쇄된 화학 생산 루프를 위해 유량, 파이프라인 압력 및 매체 액체 레벨의 지속적인 조정을 실현합니다. 일반 금속 제어 밸브는 공격적인 화학 유체에 의해 빠르게 부식됩니다. 일반적인 PFA 스프레이 제어 밸브는 잦은 스로틀링 마모로 인해 코팅 마모 위험에 직면합니다. 당사의 제어 밸브는 밸브 본체, 밸브 플러그 및 시트를 포함하여 전체 PTFE 라이닝 흐름 통과 부품을 사용합니다. DCS 자동 제어 시스템과 협력할 수 있으며 PTFE 라이닝 파이프라인, 엘보우 및 티를 일치시켜 해외 화학 단지의 자동화된 부식성 매체 공정 프로젝트에서 널리 사용되는 완전한 부식 방지 자동 운반 네트워크를 구축할 수 있습니다.

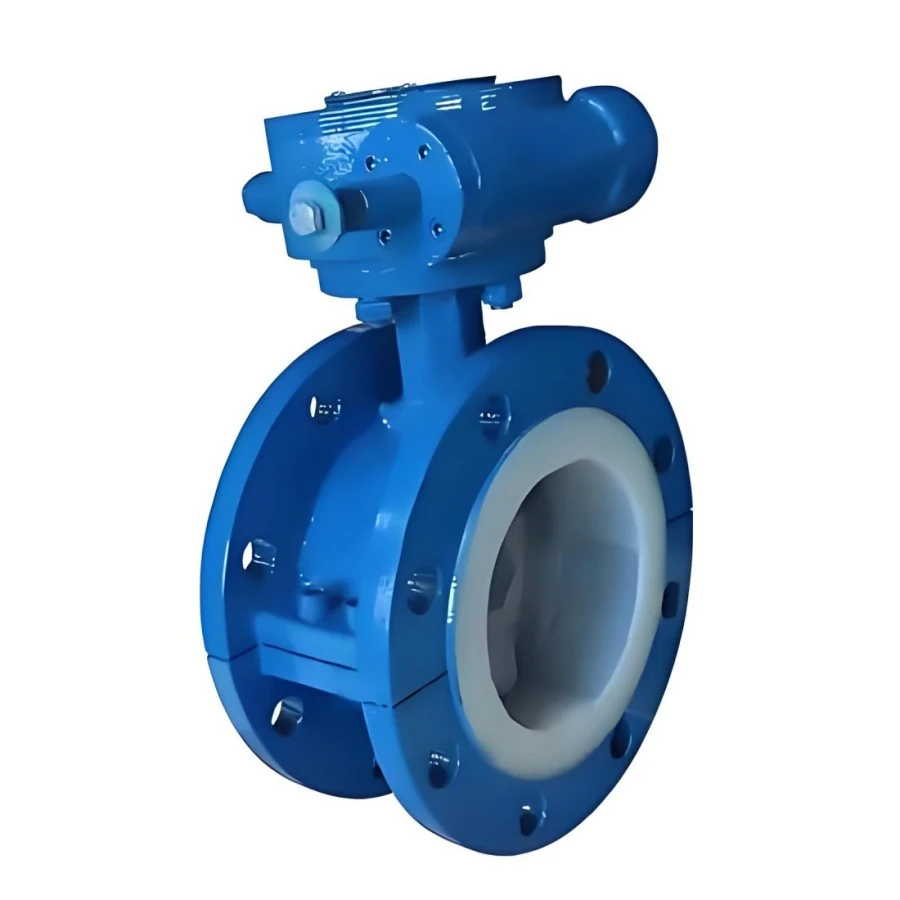

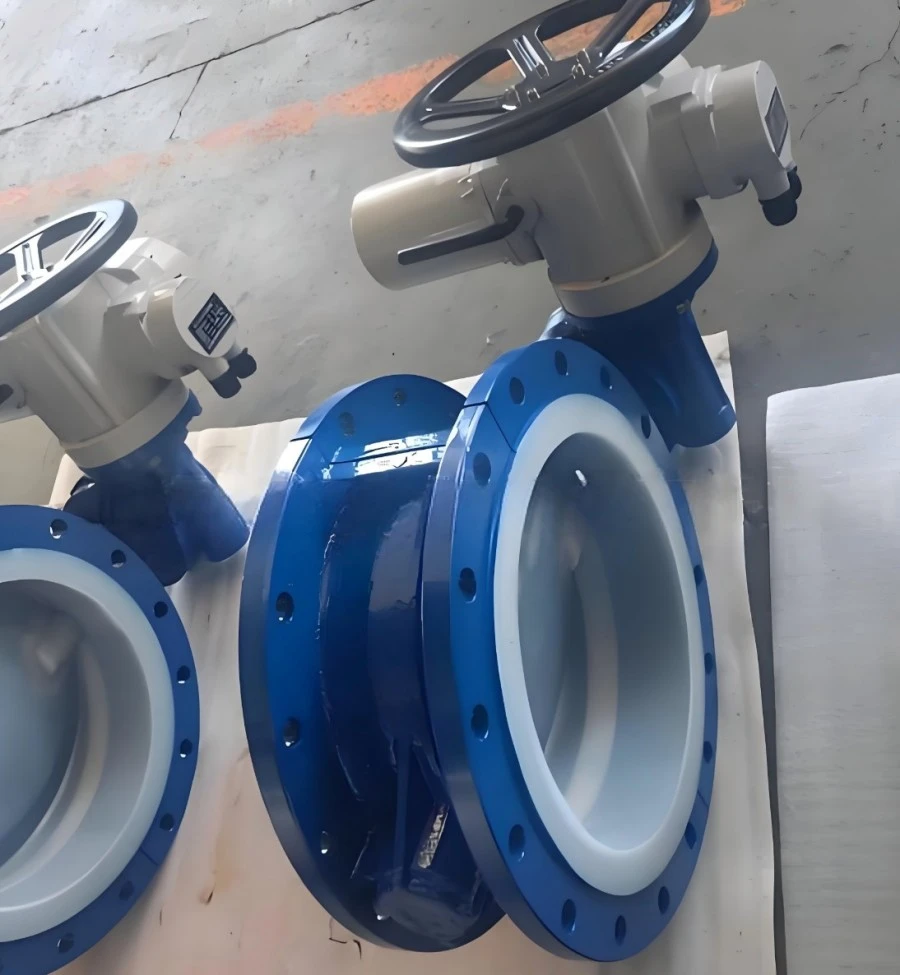

PTFE 라이닝 산업용 화학 제어 밸브는 산업용 화학 파이프라인을 위한 특수 부식 방지 스로틀 조절 밸브입니다. 이는 전체 PTFE 라이닝이 있는 탄소강 밸브 본체, PTFE로 감싼 내부 트림(플러그, 시트) 및 옵션인 수동/공압/전기 액추에이터로 구성됩니다. 핵심 기능은 지속적인 조절 조절입니다. 밸브 본체 내부의 흐름 통과 단면을 변경하여 부식성 흐름 매체의 흐름, 압력 또는 배압을 동적으로 조정합니다. 모든 매체 접촉 표면은 PTFE 재질로 완전히 덮여 있어 잦은 스로틀링 정련 중에 산, 알칼리 및 불소 함유 유체로 인한 침식을 방지합니다. 공정 배관에 설치되어 산업 제어 시스템과 연결되며 단순 차단 밸브가 아닌 조절 피팅에 속하며 HG20536 전면 부식 방지 플랜지로 불소 라이닝 배관 시스템과 연결됩니다.
| 매개변수 항목 | 표준 기술 데이터 |
| 전체 제품 이름 | PTFE 라이닝 산업용 화학 제어 밸브 |
| 공칭 직경 | DN15 ~ DN300 |
| 밸브 몸체 재질 | 전체 PTFE 라이닝을 갖춘 탄소강 밸브 본체 |
| 안감 두께 | 2mm(일반 산-알칼리 매체) / 3mm(불소 함유 정련 매체) |
| 액추에이터 유형 | 수동/공압/전동 액츄에이터 옵션 |
| 작동 온도 | -180℃ ~ 220℃ |
| 공칭 압력 | PN16(0-1.6MPa); 0.08 MPa까지 진공 내성 |
| 플랜지 표준 | HG20536 전체 PTFE 라이닝 부식 방지 플랜지 |
| 제어 기능 | 유량/압력/배압 연속 조절 조절 |
1. 스로틀링 수색 조건을 위한 완전 접액부 PTFE 라이닝 밸브 몸체, 플러그 및 밸브 시트는 모두 PTFE 라이닝으로 보호됩니다. 잦은 스로틀링 시 발생하는 연속적인 중간 정련을 방지하고 스프레이형 제어 밸브의 코팅 박리 결함을 해결합니다.
2. 자동화된 생산을 위한 다중 액추에이터 구성 세 가지 주행 모드: 수동, 공압, 전기. 공압/전기 버전은 DCS/PLC 산업 제어 시스템과 연결하여 무인 화학 작업장의 원격 자동 조절을 실현할 수 있습니다.
3. 부식성 매질에서 안정적인 스로틀링 성능 최적화된 흐름 경로 구조는 밸브 캐비티 내부의 난류 영향을 줄이고 장기간 순환 작업 조건에서 안정적인 조정 선형성을 보장합니다.
4. 제로 데드 앵글 라이닝 구조 밸브 캐비티, 중간 입구-출구 및 밀봉면은 지속적인 PTFE 클래딩을 달성합니다. 노출된 금속 지점이 없으며 혼합 매체 작업 조건에서 틈새 부식을 방지합니다.
5. 강력한 시스템 호환성 HG20536 통합 풀라인 플랜지 표준을 채택하고 원스톱 조달을 위해 Zhuoyan 풀 시리즈 PTFE 라이닝 파이프라인, 티, 엘보 및 공정 장비와 원활하게 도킹합니다.
6. 엄격한 독립적인 시트 기밀성 테스트 기존의 스파크 검사와 별도로 모든 완성된 제어 밸브는 조정 상태에서 낮은 누출 성능을 보장하기 위해 특수 스로틀링 시트 기밀성 테스트를 수행합니다.
자동화된 부식성-중간 화학 공정 파이프라인에 적합하며 동남아시아 및 중동 화학 산업 단지에 납품 기록이 있습니다.
1. 정밀화학 자동생산라인 : 혼합산 및 유기부식성 유체의 유량조절
2. 불소화학 플랜트: 불산 이송 파이프라인의 압력 및 유량 조정
3. 신에너지 리튬 산업: 리튬염 부식성 원료 공급 자동 조절
4. 제약 화학 작업장: 고순도 부식성 중간체의 정밀한 흐름 제어
5. 환경 보호 폐액 스테이션: 부식성 폐산/폐알칼리 배출 유량 조정
6. 정류 공정 지원: 증류탑 출구 부식성 응축수 파이프라인의 배압 조정
1. 탄소강 밸브 본체 정밀 가공, 내부 캐비티 및 플랜지 밀봉면의 버를 제거합니다.
2. 내부 캐비티 Sa2.5 등급 샌드 블라스팅 처리로 PTFE 라이닝 재료의 접착 강도를 향상시킵니다.
3. PTFE 원료의 나트륨 활성화 처리; 깨끗한 작업장에서 밸브 본체, 플러그 및 시트 부품 각각에 대해 진공 페이스트를 구현합니다.
4. 라이닝된 트림(플러그, 시트) 및 액추에이터의 정밀 조립; 기계적 스트로크 및 스로틀링 이동을 디버그합니다.
5. 다중 항목 검사: 10KV 전체 캐비티 스파크 스캐닝 테스트; 특수 밸브 시트 기밀성 스로틀링 시뮬레이션 테스트; 수압 유지 테스트.
6. 공압/전기 액추에이터의 스트로크 재보정; 밸브 내부 구멍을 청소하십시오.
7. 전용 PTFE 긁힘 방지 캡으로 보호되는 플랜지 포트; 밸브 완성품 수출 선적을 위한 충격흡수 포장.
Q1: PTFE 라이닝 제어 밸브와 일반 라이닝 볼 밸브의 차이점은 무엇입니까? A: 이것은 흐름/압력의 지속적인 조정을 위한 스로틀 조절 밸브입니다. 일반 볼 밸브는 완전 개방/완전 폐쇄 온-오프 차단에만 사용되며 무단계 조절을 실현할 수 없습니다.
Q2: 이 PTFE 라이닝 산업용 화학 제어 밸브를 DCS 자동 제어 시스템과 연결할 수 있습니까? A: 공압식 및 전기식 액추에이터 버전은 원격 자동 조절 조절을 위해 DCS/PLC 시스템과의 신호 연결을 지원합니다.
Q3: 이 제어 밸브는 불산 함유 정련제에 적용할 수 있습니까? A: 불소 함유 정련 매체에 대해 업그레이드된 3mm 두께의 PTFE 라이닝 버전을 선택하십시오. 매체 구성을 미리 알려주십시오.
Q4: 각 제어 밸브는 배송 전에 어떤 특별 검사를 통과합니까? A: 모든 밸브는 스파크 누출 테스트, 독립적인 밸브 시트 스로틀 기밀 테스트 및 유압 유지 테스트를 거칩니다.
Q5: 이 제어 밸브를 기존 PTFE 라이닝 배관 시스템과 직접 연결할 수 있습니까? A: 이는 당사의 전체 시리즈 불소 라이닝 파이프 피팅 및 공정 장비와 직접 호환되는 HG20536 통합 전체 라인 플랜지 표준을 따릅니다.
Q6: 라이닝된 제어 밸브의 보증 범위는 무엇입니까? A: 탄소강 밸브 본체는 10년 구조 보증을 제공합니다. PTFE 라이닝 5년 보증; 액추에이터 액세서리 2년 보증, 인위적인 스크래치 및 오작동 손상은 제외됩니다.
