PTFE 라이닝 내산성 화학 수용기 용기

PTFE Lined Acid Resistant Chemical Receiver Vessel은 범용 멀티미디어 수용 탱크 및 대형 정적 저장 탱크와는 달리 산성 유체 수용 작업 조건에 특별히 최적화된 공정 측 중간 완충 장비에 속합니다. 산증류탑, 산 반응기 및 응축 장치의 출구 위치에 설치되어 뜨거운 산성 응축수 및 반응 배출액을 즉시 수집합니다.

뜨거운 산성 응축수는 온도 영향과 산성 침식 위험을 모두 가져옵니다. 일반 금속 용기는 급속한 부식을 겪는 반면 일반 플라스틱 용기는 공정 진공 및 고온 응축수 충격을 견딜 수 없습니다. 이 리시버는 내압성 탄소강 쉘과 이음새가 없는 완전 포장된 PTFE 내부 라이닝을 결합하여 뜨거운 산성 액체의 주기적인 유입에 효과적으로 대처합니다.

해외 화학 공장의 산 합성, 산 세척 폐산 회수 및 불소계 응축 회수 생산 라인에 널리 배치됩니다.

완전한 기술 사양표

PTFE 라이닝 내산성 화학물질 수용기란 무엇입니까?

PTFE 라이닝 내산성 화학물질 수용 용기는 산성 화학 공정 루프 전용 압력 베어링 중간 완충 용기입니다. 이는 탄소강 내압 외부 쉘과 탱크 캐비티, 맨홀 및 모든 연결 노즐을 덮는 진공 적층 이음매 없는 PTFE 내부 라이닝으로 구성됩니다. 핵심 기능은 매질을 후속 저장 또는 처리 장치로 옮기기 전에 업스트림 반응기 또는 증류탑에서 나오는 뜨거운 산성 응축수 및 공정 배출 액체를 일시적으로 수용하고 단시간 버퍼링하는 것입니다. 장기간의 정적 비축이나 화학적 교반 반응에는 사용되지 않습니다. 응축수 입구, 액체 레벨 모니터링, 진공 밸런싱 및 산-액체 출구를 위한 전용 노즐이 장착되어 있습니다. 수직 및 수평 구조 형태로 제공되며 HG20536 부식 방지 플랜지를 통해 PTFE 라이닝 내산성 배관 시스템과 연결됩니다.

핵심 제품 장점

1. 뜨거운 산성 응축수에 대한 표적 지향 부식 방지 전체 면적 PTFE 라이닝은 주기적으로 유입되는 뜨거운 산성 응축수로 인한 마모 및 침식을 방지하고, 교대로 뜨거운 산성 충격을 받을 때 금속 리시버의 조기 고장 문제를 해결합니다.

2. 진공 균형 공정 적응 공정 미세 음압 작업 상태에서 안정적인 성능은 진공 증류 산 응축수 수집 작업 흐름과 일치하며 주기적인 압력 변동 시 라이닝 박리를 방지합니다.

3. 산 공정 루프에 맞게 맞춤화된 다중 노즐 응축수 입구, 액위 게이지, 진공 밸런스 및 산-액체 배출을 위해 미리 예약된 기능성 노즐입니다. 현장에서 별도의 구멍을 뚫을 필요가 없어 2차 가공으로 인한 라이닝 손상을 방지합니다.

4. 산-배치 전환을 위한 낮은 잔류물 내부 표면 매끄러운 붙지 않는 PTFE 내부 벽은 산성 매체 잔류물을 줄여 다양한 산 배치를 전환할 때 세척에 편리하며 다양한 산 유형 생산 주기 간의 교차 오염 위험을 낮춥니다.

5. 이중 설치 형태 옵션 장비 위의 플랫폼 장착을 위한 수직 컴팩트형; 제한된 높이의 작업장 공간을 위한 수평 안장 지지 버전, 업스트림-다운스트림 파이프라인 레이아웃에 유연하게 적응.

6. 통합 부식 방지 인터페이스 호환성 HG20536 전체 PTFE 라이닝 플랜지 표준, Zhuoyan 내산 라이닝 반응기, 증류 컬럼, 파이프라인 및 피팅과의 완벽한 도킹으로 완전한 산 공정 원스톱 조달이 가능합니다.

주요 응용 분야

주로 산성 관련 화학물질 생산의 완충 링크 공정에 적용되며 동남아시아 및 중동 무기화학 공장의 해외 납품 기록이 있습니다.

무기산 증류 라인: 염산, 질산 정류 공정용 응축수 수용

불소화학 플랜트: 고온 불화수소산 함유 응축수 임시 완충

산세 폐산 회수 프로젝트: 산세 작업장에서 폐산 유출수 수용

정밀화학산합성 : 산성반응배출액의 단기 완충

환경 보호 부식성 폐액 처리: 농축된 산성 폐수의 전처리 수용

파일럿 규모의 산 공정 테스트 워크숍: 소규모 배치 산성 파일럿 반응을 위한 중간체 수집

표준 생산 프로세스

1. 탄소강 쉘 일체형 용접, 탱크 내부 캐비티 및 모든 노즐 용접 이음매에 대한 전체 연마로 날카로운 모서리를 제거합니다.

2. 500℃ 고온 탈지하여 용접 잔류 응력을 제거하고 주기적인 열산 충격으로 라이닝 변형을 방지합니다.

3. 내부 캐비티 표면을 위한 Sa2.5 등급의 무거운 샌드블라스팅으로 PTFE 시트의 높은 접착 강도를 보장합니다.

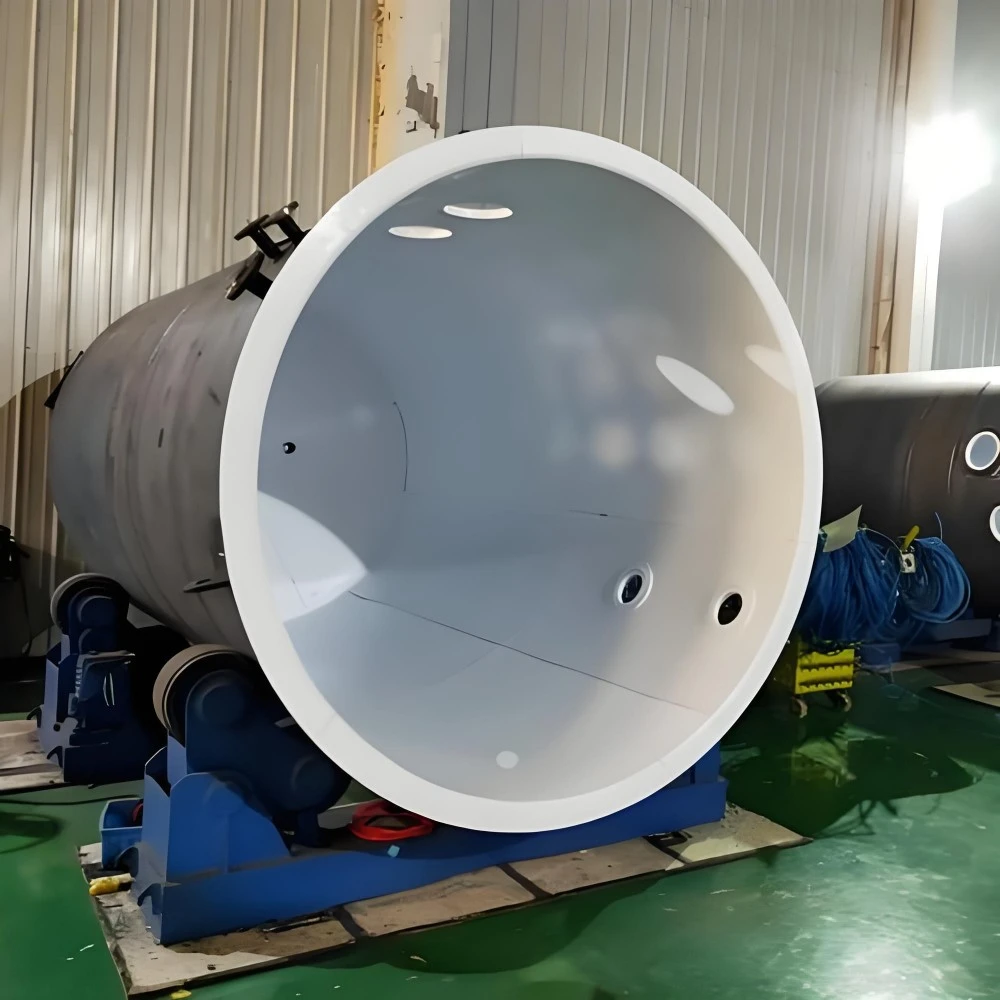

4. 수입된 PTFE 원료 시트의 나트륨 활성화 처리; 10000 등급 청정 작업장 내부의 진공 이음매없는 라미네이션. 산성 응축수 세척을 견디는 모든 노즐 전환 코너에 대한 이중 PFA 핫멜트 용접.

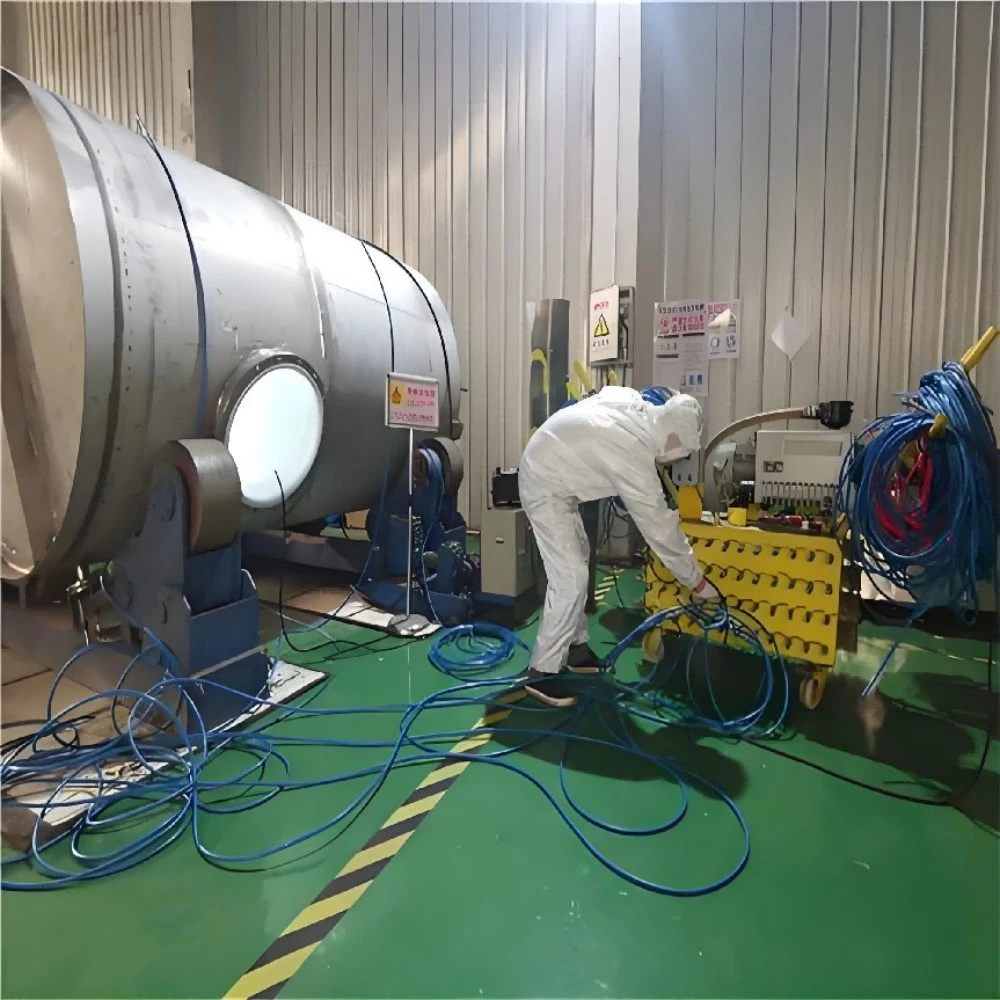

5. 전체 벽 모바일 10KV 스파크 스캐닝 검사, 산 침투에 취약한 노즐-탱크-본체 조인트 위치에 초점 감지.

6. 설계압력의 1.2배 수압유지시험을 실시하여 압력강하 없이 30분간 압력을 유지합니다.

7. 작업장 먼지를 제거하기 위한 내부 공동 청소; 모든 플랜지 입구는 전용 PTFE 긁힘 방지 보호 캡으로 밀봉되어 있습니다. 해상-육상 운송을 위한 강화된 목재 케이스 포장입니다.

FAQ

Q1: 이 PTFE 라이닝 내산성 화학물질 수용 용기는 뜨거운 불화수소산 함유 응축수를 수집할 수 있습니까? A: 3mm 두께의 PTFE 라이닝으로 업그레이드하면 HF를 함유한 뜨거운 응축수에 사용할 수 있습니다. 주문하기 전에 응축수 구성을 알려주십시오.

Q2: 이 산 공정 리시버 용기에는 어떤 설치 옵션을 사용할 수 있습니까? A: 장비 플랫폼 장착을 위한 수직 컴팩트형; 높이가 제한된 작업장 레이아웃을 위한 수평 안장 지지 버전.

Q3: 납품 후 현장 드릴링을 통해 추가 노즐을 추가할 수 있습니까? A: 현장 드릴링이나 절단은 엄격히 금지되어 있으며, 이는 일체형 PTFE 라이닝을 파괴할 수 있습니다. 제작 전 도면 단계에서 모든 노즐 위치를 확인합니다.

Q4: 이 수용기 용기가 기존 내산성 증류탑 및 라이닝 배관과 일치할 수 있습니까? A: HG20536 통합 부식 방지 플랜지 표준을 채택하고 전체 시리즈 내산성 불소 라이닝 공정 장비 및 파이프 피팅과 직접 도킹할 수 있습니다.

Q5: 각 수취 선박은 선적 전에 어떤 검사를 통과합니까? A: 모든 장치는 전체 벽 스파크 스캐닝(노즐 조인트 강조)과 유압 유지 견고성 이중 테스트를 거칩니다.

Q6: 공식 보증에는 어떤 내용이 포함되나요? A: 탄소강 쉘 10년 구조 보증; PTFE 라이닝 5년 보증(인위적인 긁힘, 충격 및 오작동 손상 제외); 노즐 및 액세서리 2년 보증.
