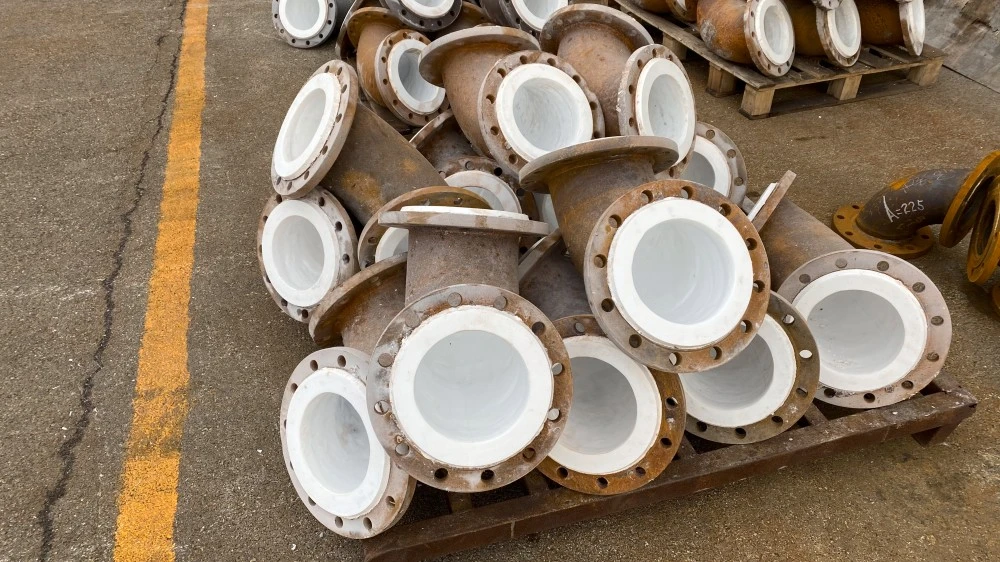

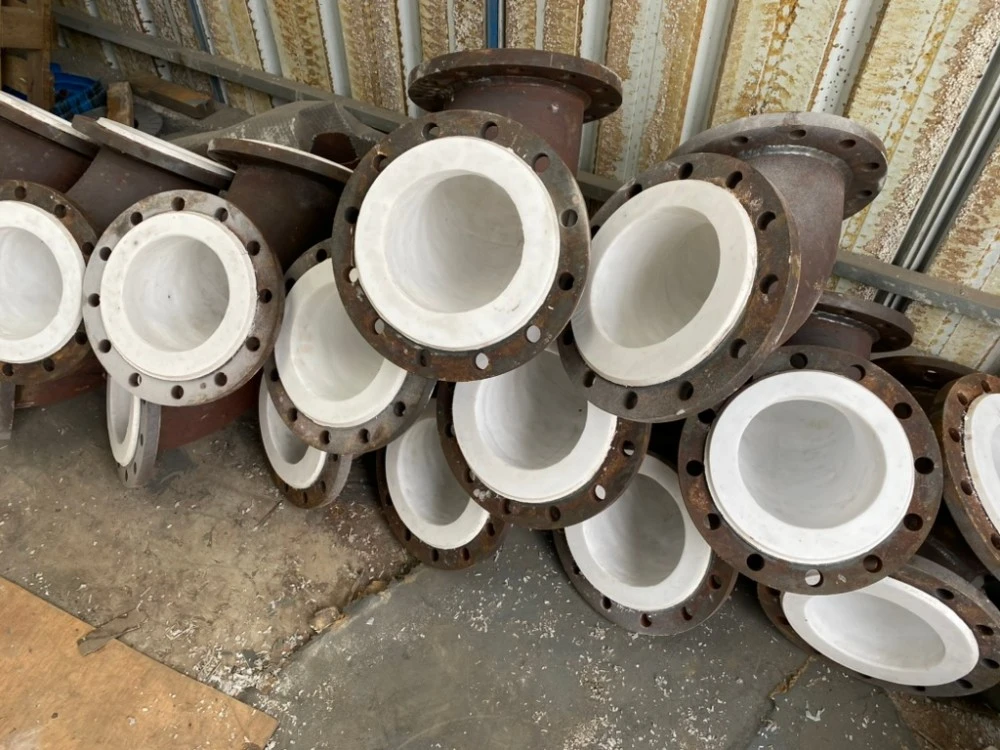

PTFE 라이닝 산업 공정 파이프 엘보

중국의 전문 제조업체인 Zhuoyan은 부식 방지 방향 전환이 필요한 파이프라인 시스템용으로 설계된 PTFE 라이닝 산업용 공정 파이프 엘보우를 제공합니다. 이 피팅은 탄소강 또는 스테인리스강 변형으로 제공되는 강철 하우징과 PTFE 내부 라이닝을 결합합니다. 강철 쉘은 기계적 강도와 내압성을 제공하는 반면, PTFE 라이닝은 공격적인 공정 매체의 화학적 공격으로부터 보호합니다.

기술 사양

PTFE 라이닝 산업 공정 파이프 엘보란 무엇입니까?

PTFE 라이닝 파이프 엘보는 배관 시스템의 흐름 방향을 변경하는 데 사용되는 파이프 피팅으로, 스틸 엘보 본체의 내부 표면에 폴리테트라플루오로에틸렌(PTFE) 라이닝이 적용되어 있습니다. PTFE 층은 운반되는 유체와 금속 하우징 사이의 장벽 역할을 하여 강철 기판의 부식을 방지합니다. 엘보는 압축 성형, 등압 성형 또는 트랜스퍼 성형과 같은 공정을 통해 강철 엘보 쉘을 PTFE 재료로 라이닝하여 생산됩니다. 표준 구성에는 45도 및 90도 엘보가 포함되며 크기는 DN25(1인치)에서 최대 DN600(24인치)까지 제공됩니다.

응용

Zhuoyan PTFE 라이닝 산업 공정 파이프 엘보우는 공격적인 유체 전달을 위해 부식 방지 배관이 필요한 산업 공정에 적용됩니다. 특정 적용 분야는 다음과 같습니다:

· 산, 알칼리, 유기용제를 처리하는 화학 및 석유화학 처리 시스템

· 제품의 순도와 내식성이 요구되는 의약품 제조

· 배연탈황(FGD) 시스템 등 발전설비

· 폐수처리, 배기가스 처리 등 환경공학 응용

· 달라붙지 않는 불활성 표면이 오염을 방지하는 식품 및 음료 가공

장점

1. 부식 저항: PTFE 라이닝은 용융 알칼리 금속, 불소 원소 및 특정 방향족 탄화수소를 제외한 대부분의 화학 매체에 대한 저항성을 제공합니다. 이로 인해 엘보우는 넓은 농도 범위에서 강산, 알칼리 및 유기 용매를 처리하는 데 적합합니다.

2. 온도 범위: PTFE 라이닝 엘보우의 일반적인 작동 온도 범위는 -180°C ~ +160°C이지만 특정 작동 온도는 PTFE 등급 및 작동 조건에 따라 결정될 수 있습니다.

3. 압력 성능: 작동 온도 범위 내에서 PTFE 라이닝 엘보우는 최대 3.0-4.0MPa의 작동 압력을 견딜 수 있습니다. 강철 하우징은 시스템 압력을 지원하는 기계적 강도를 제공하는 동시에 라이너는 부식을 방지합니다.

4. 달라붙지 않는 표면: PTFE 내부 표면은 낮은 마찰계수를 제공하여 유동 저항을 줄이고 매체가 파이프 벽에 부착되는 것을 방지합니다.

유지 관리 및 고려 사항

PTFE 라이닝 제품은 취급 및 유지 관리 요구 사항이 라이닝되지 않은 강철 제품과 다릅니다. Zhuoyan의 PTFE 라이닝 엘보에는 다음 고려 사항이 적용됩니다.

취급 및 보관– PTFE 라이닝 제품은 서늘하고 건조한 실내에 보관해야 합니다. 플레어면을 보호하는 엔드 보드는 설치 직전까지 그대로 유지되어야 합니다. 운송 중에는 이동을 돕기 위해 보어 내부에 아무것도 놓지 마십시오. 라이너가 손상될 수 있습니다.

설치– 라이닝된 제품에 용접, 브레이징, 납땜 또는 화염 절단을 수행해서는 안 됩니다. 이러한 공정은 라이닝을 손상시키고 잠재적으로 독성 가스를 생성할 수 있습니다. 플랜지 볼트는 토크 렌치를 사용하여 대각선 반대 순서로 조여야 하며, 시운전 24시간 후 그리고 그 이후로는 매년 다시 토크를 가하는 것이 좋습니다.

통풍구– 대부분의 PTFE 라이닝 제품에는 두 가지 목적으로 사용되는 통풍구(일반적으로 직경 3-5mm)가 장착되어 있습니다. 즉, 침투된 가스가 빠져나가도록 하여 라이너 붕괴를 방지하고 라이너 고장을 조기에 표시하는 것입니다. 이러한 통풍구는 페인트나 기타 물질로 막혀서는 안 됩니다. 통풍구에서 제품이 누출되는 것이 관찰되면 즉시 서비스를 중단해야 합니다.

개스킷– PTFE 라이닝 품목을 유사한 제품에 연결할 때는 일반적으로 개스킷이 필요하지 않습니다. 유리, 세라믹 또는 이국적인 금속과 같은 이종 재료에 연결할 때는 PTFE 봉투 개스킷 또는 유사한 장치를 사용하는 것이 좋습니다.

배송 및 포장

Zhuoyan의 PTFE 라이닝 파이프 엘보우는 운송 및 보관 중에 PTFE 라이닝이 보호되도록 포장됩니다. 엔드 플레이트는 플랜지 표면을 보호하고 포장재는 설치 전에 제자리에 유지됩니다. 제품은 일반적으로 나무 상자에 포장됩니다.

FAQ

Q1: Zhuoyan PTFE 라이닝 엘보우의 최대 작동 온도는 얼마입니까?

A1:표준 PTFE 라이닝 엘보는 -180°C ~ +160°C에서 작동합니다. 실제 온도 제한은 PTFE 등급, 압력 조건 및 운반되는 매체의 화학적 특성에 따라 달라집니다.

Q2: PTFE 라이닝 엘보우를 진공 상태에서 사용할 수 있나요?

A2:예. Zhuoyan PTFE 라이닝 엘보는 지정된 온도 범위 내의 진공 조건에서 사용할 수 있습니다.

Q3: PTFE 라이닝 엘보우에는 어떤 화학물질에 대한 내성이 있습니까?

A3:PTFE는 강산, 강알칼리 및 유기 용매를 포함한 대부분의 화학 매체에 대한 저항성을 제공합니다. 이 재료는 용융된 알칼리 금속, 불소 원소 또는 특정 방향족 탄화수소에는 적합하지 않습니다.

Q4: PTFE 라이닝 엘보우 설치시 가스켓이 필요한가요?

A4:PTFE 라이닝 품목을 유사한 PTFE 라이닝 제품에 연결할 때는 일반적으로 개스킷이 필요하지 않습니다. 서로 다른 재료에 연결할 때는 PTFE 엔벨로프 개스킷 또는 이에 상응하는 제품을 사용하는 것이 좋습니다.
