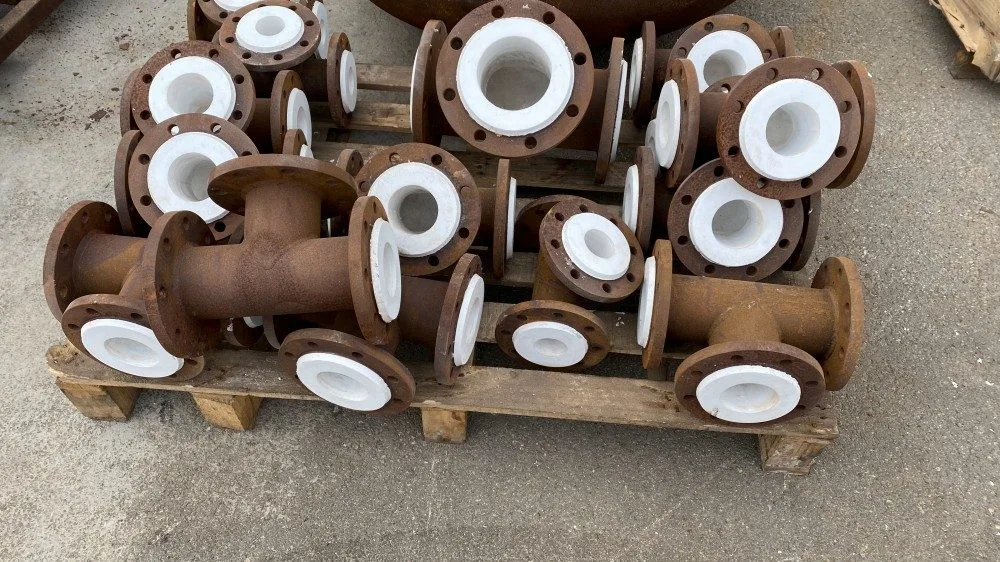

PTFE 라이닝 내산성 화학 티

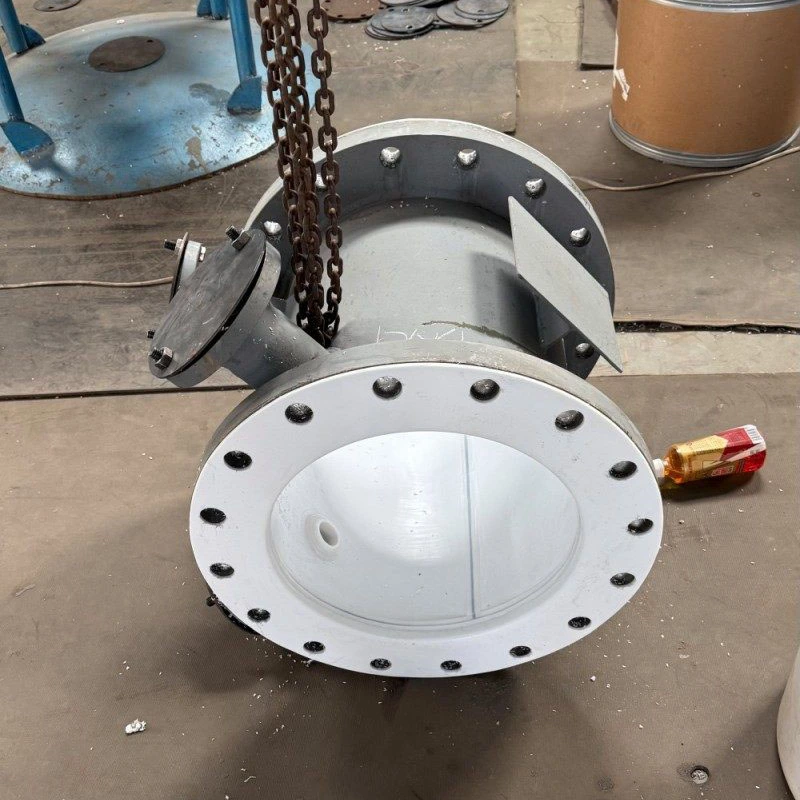

Zhuoyan PTFE 라이닝 내산성 화학 티는 산업용 파이프라인 시스템의 내화학성을 위해 설계된 파이프 피팅입니다. 이 제품은 강철의 기계적 강도와 PTFE의 화학적 불활성을 활용하여 내부 PTFE 라이닝과 결합된 금속 외부 쉘을 특징으로 합니다. T자형 구조에는 "T"자 모양을 이루는 주 파이프와 분기 파이프가 포함되어 있어 배관 네트워크에서 유체 전환 또는 수렴이 가능합니다. 이 라이닝 기술은 부식성 매체와 금속 기판 사이의 직접적인 접촉을 방지하여 부식으로 인한 누출 위험을 줄이고 서비스 수명을 연장합니다. Zhuoyan PTFE 라이닝 티셔츠는 산업 요구 사항을 충족하기 위해 라이닝 밀도와 두께 일관성에 주의하여 제조됩니다.

PTFE linedacid resistancechemical tee 란 무엇입니까?

PTFE 라이닝 내산성 화학 티(PTFE 라이닝 T피스 또는 화학 티라고도 함)는 내부 표면에 폴리테트라플루오로에틸렌(PTFE)이 라이닝된 금속 본체로 구성된 파이프라인 구성 요소입니다. 이는 배관 시스템에서 분기 연결 역할을 하여 흐름을 하나의 입구에서 두 개의 출구로 분할하거나 두 개의 입구에서 하나의 출구로 결합할 수 있습니다. PTFE 라이닝은 이송되는 유체와 금속 쉘 사이의 장벽 역할을 하여 파이프를 화학적 공격으로부터 보호합니다. 이 디자인은 공격적인 화학 물질, 고순도 매체 또는 표준 금속 피팅이 부식이나 오염으로 고통받는 고온과 관련된 응용 분야에 특히 적합합니다. PTFE 라이닝 내산성 화학 티는 동일 티 및 축소 티 구성으로 제공되며 다양한 파이프 직경에 맞게 다양한 크기로 제조될 수 있습니다.

응용

PTFE 라이닝 내산성 화학 티는 부식성 유체, 고순도 액체 또는 오염 제어가 필요한 매체를 운반하는 산업용 배관 시스템에 사용됩니다.

일반적인 응용 분야는 다음과 같습니다.

· 화학 산업:화학공장에서 강산(황산, 질산, 염산), 강알칼리(수산화나트륨, 수산화칼륨), 유기용제 수송.

· 제약 산업:제품 순도를 유지해야 하는 고순도 시약 및 활성 성분을 운반합니다.

· 석유화학, 석유 및 가스:부식성 탄화수소, 산성 가스, 화학 첨가제의 처리 및 운송.

· 물 처리:공격적인 성분이 포함된 부식성 처리 화학물질, 표백제 및 폐수 처리.

· 식품 가공:위생과 내식성이 요구되는 산성 또는 알칼리성 식품 성분 및 세척액을 이송합니다.

· 반도체 산업:전자제품 제조에 초순수 및 고순도 화학 시약을 공급합니다.

일반적인 시나리오는 다음과 같습니다.

· 산성 이송 라인:화학공장에서 농황산, 질산, 염산을 운반합니다.

· 가성 처리 시스템:펄프, 종이, 직물, 화학 가공에서 수산화나트륨 또는 수산화칼륨 용액을 취급합니다.

· 용매 전달 시스템:탄소강이 공격받기 쉬운 곳에서 톨루엔, 자일렌, 염소화 탄화수소와 같은 유기 용제를 운반합니다.

· 고순도 용수 시스템:금속 오염을 방지하기 위해 제약 및 반도체 시설에 순수 또는 초순수를 분배합니다.

· 폐기물 처리 시스템:환경 처리 공장에서 부식성 폐수 및 화학 폐기물 흐름을 처리합니다.

작동 원리 및 제조 공정

작동 원리

PTFE 라이닝은 부식성 매체와 금속 쉘 사이에서 화학적으로 불활성인 절연층 역할을 합니다. PTFE(폴리테트라플루오로에틸렌)는 높은 화학적 안정성을 제공하는 탄소-불소 결합 구조의 불소중합체입니다. 이 소재는 고온에서 용융된 알칼리 금속, 불소 원소 및 특정 불소화 화합물을 제외하고 대부분의 산, 알칼리 및 유기 용매에 대한 저항력이 있습니다. 이러한 불활성으로 인해 티는 금속 외부 쉘의 무결성을 손상시키지 않고 공격적인 매체를 전달할 수 있습니다. 금속 쉘은 시스템 압력과 기계적 부하를 견딜 수 있는 구조적 강도를 제공하는 반면, PTFE 라이닝은 공정 유체와의 화학적 호환성을 보장합니다.

제조 공정

PTFE 라이닝에는 두 가지 주요 제조 방법이 사용됩니다.

1. 분체성형(등방성/압축성형)
PTFE 분말을 티 몰드 캐비티에 채우고 고압 등압 성형(일반적으로 약 30 MPa)을 거친 후 소결 공정을 거쳐 조밀하고 균일한 라이닝 층을 형성합니다. 이 공정을 통해 라이닝 밀도가 높아지고 성능이 향상됩니다.

2. 압출(Push) 방식
PTFE 분말은 튜브 형태로 압출된 후 금속 파이프로 흡입됩니다. 이 방법은 주로 더 작은 직경(최대 DN100)과 더 낮은 음압 응용 분야에 사용됩니다.

라이닝 형성 후 조립 공정에는 금속 쉘 구성 요소를 용접하고 표준 사양에 따라 플랜지를 부착하여 조인트 무결성과 밀봉 성능을 보장합니다.

사용시 주의사항

PTFE 라이닝 티의 최적의 사용 수명과 안전한 작동을 보장하려면 다음 사항을 준수해야 합니다.

1. 온도 및 압력 한계:

· 작동 온도 범위: 양압 하에서 -180°C ~ +160°C.

· 압력 등급: 일반적으로 크기와 공정에 따라 최대 2.5~3.0MPa입니다.

2. 설치:

· 설치하기 전에 플랜지 밀봉 표면을 긁힘, 절단 또는 충격으로부터 보호해야 합니다.

· 라이닝을 도포한 후 금속 몸체에 용접, 절단, 화염 가열 등을 하지 마십시오. 열원으로부터 최소 1m의 거리를 유지하십시오.

· 플랜지 연결부를 볼트로 체결할 때 적절한 개스킷과 토크 사양을 사용하십시오.

3. 저장:

· 직사광선과 비를 피하고 지붕이 있는 곳에 보관하십시오.

· 라이닝을 손상시킬 수 있는 무거운 물건을 쌓거나 충격을 가하지 마십시오.

4. 제한사항:

· PTFE는 용융된 알칼리 금속, 불소 원소 또는 삼불화염소 및 육불화우라늄과 같은 특정 불소화 화합물에는 적합하지 않습니다.

· 온도 및 압력 한계를 동시에 초과해서는 안 됩니다. 온도가 높을수록 최대 허용 압력이 감소할 수 있습니다.

FAQ

Q1: PTFE 라이닝 티는 어떤 화학 물질을 처리할 수 있습니까?
A1:PTFE는 대부분의 산, 알칼리 및 유기 용매에 내성이 있습니다. 황산, 질산, 염산, 수산화나트륨 및 다양한 유기 용매와 호환됩니다. 고온에서 용융된 알칼리 금속, 불소 원소 및 특정 불소화 화합물은 예외입니다.

Q2: 이 티셔츠는 어떤 온도 범위를 지원합니까?
A2:PTFE 라이닝 티는 -180°C ~ +160°C의 양압 하에서 사용할 수 있습니다. 온도 한계는 제조 공정에 따라 진공 조건에서 더 낮습니다.

Q3: PTFE 라이닝 티에 어떤 크기를 사용할 수 있나요?
A3:표준 크기는 일반적으로 DN15(1/2")부터 DN600(24")까지이며, 동일 티와 축소 티 구성이 모두 가능합니다. 특정 프로젝트 요구 사항에 맞게 맞춤형 크기를 제작할 수 있습니다.

Q4: PTFE 라이닝 품질은 어떻게 테스트됩니까?
A4:라이닝 무결성은 일반적으로 라이닝 층의 핀홀이나 결함을 식별하기 위해 지정된 전압(일반적으로 10-25KVA)에서 스파크 테스트(방전 감지)를 사용하여 테스트됩니다. 완성된 피팅에 대해서도 정수압 테스트가 수행됩니다.

Q5: PTFE 라이닝 티를 진공 조건에서 사용할 수 있습니까?
A5:예. 아이소스타틱 프레싱(Isostatic Pressing) 방식으로 제조된 제품은 진공 상태에서 사용이 가능합니다. 진공 조건에서 최대 작동 온도는 특정 제조 방법에 따라 다릅니다.
