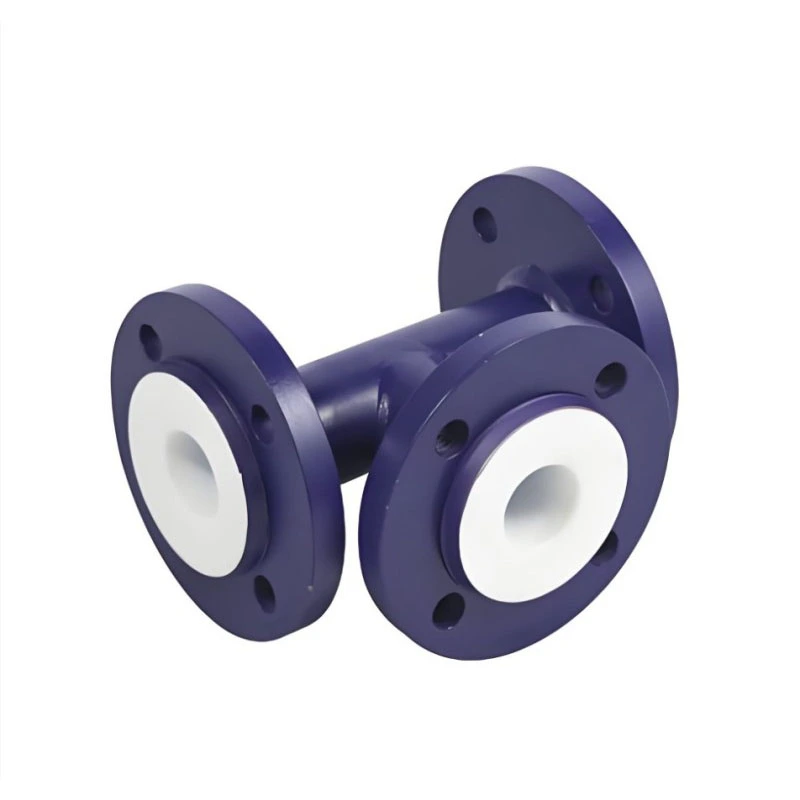

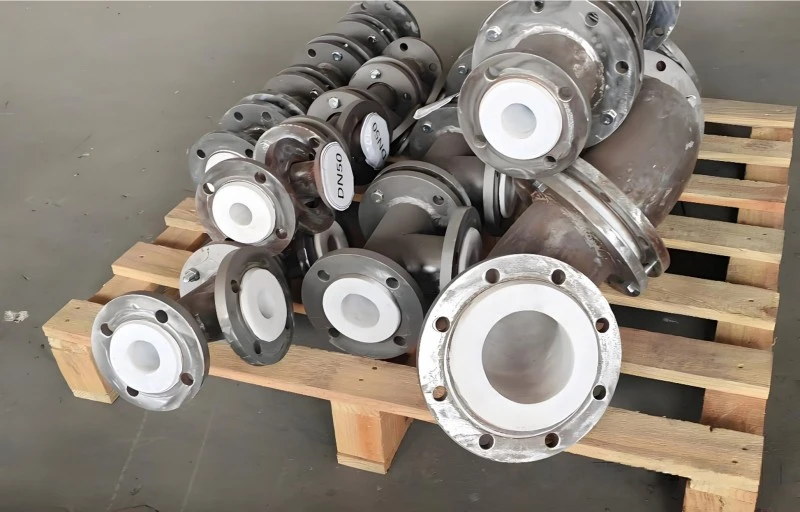

PTFE 라이닝 내산성 티 피팅은 산성 매체 전달 라인에 특별히 최적화된 3방향 분지 파이프 피팅입니다. 산성 화학 배관 네트워크 내부에서 티는 흐름 분할, 수렴 및 우회 전환 작업을 수행합니다. 3방향 교차 접합부는 난류 수색이 발생하기 쉬우며, 이로 인해 일반 금속 티나 값싼 스프레이 피팅이 쉽게 마모되어 조기 누출이 발생합니다. 이 산성 특수 티는 압력 베어링 외부 몸체에 탄소강을 채택하고 모든 분기 접합부에서 전체 커버리지 심리스 PTFE 내부 라이닝을 채택합니다. 라이닝된 엘보우, 직선 파이프 및 감속기와 협력하여 동남아시아 및 중동 화학 단지의 산세 작업장, 무기산 공장 및 폐산 재활용 스테이션에 널리 배포되는 완전한 폐쇄형 산성 액체 이송 네트워크를 구축할 수 있습니다.
1. 재료 작동 원리
· 외부 본체 재질: 단조 탄소강 T형 본체는 기계적 강도를 제공하고 파이프라인 내부 압력, 열팽창 응력 및 외부 설치 충격을 견뎌냅니다. 단조 공정은 내부 주조 다공성 결함을 제거하여 장기적인 산성 매체 파이프라인 순환 작업에 적합합니다.
· 내부 부식 방지 장벽: 나트륨 활성 PTFE 시트는 3방향 교차 접합부, 분기 보어 및 플랜지 밀봉면을 포함하여 내부 티 캐비티에 진공 적층됩니다. 화학적으로 불활성인 PTFE는 연속적인 격리층을 형성하고 산성 유체가 금속 기판에 닿는 것을 차단하며 티 교차점에서 난류로 인한 틈새 부식을 방지합니다. 전체 피팅 내부에 노출된 금속 지점이 없습니다.
2. 일치하는 지원 생산 및 현장 프로세스
1. 조립식 파이프라인 스키드 마운트 프로세스:공장에서 사전 제작된 산성 공급 파이프 스키드와 일치합니다. 티는 작업장에서 사전 조립되어 산성 작업장에서 현장의 고위험 화기 작업을 줄입니다.
2. 산성 액체 분류 및 수렴 과정:여러 가지 산 공급 파이프라인으로 분할되는 주 파이프 흐름 또는 공공 수집 주 파이프에 다중 소스 폐산 흐름을 병합하는 데 적용됩니다.
3. 바이패스 샘플링 및 안전 구호 분기 프로세스:온라인 산성 액체 샘플링 포트 또는 산성 저장 탱크 주변 파이프라인의 안전 오버플로 분기를 위한 예비 티 분기입니다.
4. 전체 세트 불소 라이닝 폐쇄 루프 공정:PTFE 라이닝 내산성 저장 탱크와 연결하여 파이프라인과 엘보우를 운반하고 완전히 분리된 산성 매체 폐쇄 순환 시스템을 구성하여 산성 미스트 누출을 방지합니다.
| 매개변수 항목 | 내산성 티 피팅 기술 데이터 |
| 전체 제품 이름 | PTFE 라이닝 내산성 티 피팅 |
| 공칭 직경 | DN15 ~ DN500 |
| 티 유형 | 동일 직경 티 / 리듀싱 티 |
| 외부 몸체 재질 | 단조 압력 등급 탄소강 |
| PTFE 라이닝 두께 | 2mm(일반무기산) / 3mm(고농도 난류정련산) |
| 작동 온도 | -160℃ ~ 200℃ |
| 허용 사용 압력 | 0~1.6MPa; 0.08 MPa까지 진공 내성 |
| 플랜지 표준 | HG20536 전체 PTFE 라이닝 내산성 플랜지 |
| 공장검사기준 | 10 KV 전면 스파크 스캐닝 테스트 + 유압 유지 기밀 테스트 |
1. 티 형태 선택: 주 파이프와 분지 파이프의 동일한 구경이 동일한 직경의 티를 선택합니다. 분기 흐름이 파이프 크기를 줄여야 하는 경우 실제 파이프라인 구경과 일치하도록 축소 티를 선택하십시오.
2. 라이닝 두께 선택 : 정적 흐름 일반 희석 무기산 선택 표준 2mm 라이닝; 3방향 교차점에서 강력한 난류 정련이 가능한 고농축산을 3mm 두께의 PTFE 라이닝으로 업그레이드합니다.
3. 흐름 상태 평가: 티 위치가 빈번한 흐름 전환과 격렬한 난류 충격에 직면하는 경우 기술 팀에 알리고 3방향 교차 교차점에서 로컬 라이닝 접착 기술을 강화하도록 합니다.
4. 플랜지 일치 요구 사항: HG20536 풀 라이닝 플랜지를 채택해야 하며 일반 라이닝되지 않은 금속 플랜지와 혼합하지 말고 연결 간격에서 산성 부식을 피하십시오.
5. 프로세스 중심 구성: 샘플링/오버플로 바이패스 분기의 경우 공장 사전 제작을 위해 분기 개방 위치와 분기 길이를 미리 확인하고 티 본체에 현장 2차 드릴링을 금지합니다.
| 비교항목 | Zhuoyan PTFE 라이닝 내산성 티 피팅 | 일반 탄소강 티 | PFA 스프레이 티 피팅 | 저렴한 캐스트 라이닝 티셔츠 |
| 산성 매체 적응성 | 완전 접합 PTFE 라이닝은 염산/황산/질산에 강합니다. | 산성 매체 하에서 급속한 부식 | 티 교차점에서 얇은 코팅으로 쉽게 벗겨짐 | 접합 라이닝, 3방향 조인트에서 누수 위험 |
| 난류 방지 수색 | 티 교차점을 위한 두꺼운 옵션 라이닝 | 부식 방지 보호 없음 | 난류 하에서 코팅 실패 | 국소 라이닝이 쉽게 벗겨짐 |
| 구조적 품질 | 단조 탄소강 본체, 내부 다공성 없음 | 짧은 수명을 위한 저가형 탄소강 | 얇은 껍질, 제한된 압력 저항 | 숨겨진 모래 구멍 결함이 있는 주조 본체 |
| 진공 호환성 | 0.08 MPa 부압 하에서 안정 | 진공 상태에서는 사용할 수 없습니다. | 진공 상태에서의 코팅 박리 위험 | 분기 접합부 박리 위험 |
| 서비스 수명 | 산성 파이프라인 조건 하에서 8 13년 | 0.5 2년 빈번한 교체 | 3 5년 | 2 4년 빈번한 유지보수 |
1. 단조 티 블랭크를 원료로 사용하고 낮은 등급의 캐스트 티를 버리고 산성 매체 침투 실패를 유발할 수 있는 숨겨진 모래 구멍 결함을 제거합니다.
2. 3방향 교차 접합을 위한 집중 강화 처리로, 이 취약한 난류 수색 영역은 향상된 진공 라미네이션 공예를 얻고 산성 파이프라인에서 티 위치 누출 실패율을 크게 낮춥니다.
3. 엄격한 이중 검사 표준: 기존 전면 스파크 및 수압 테스트 외에 3방향 교차점에 초점을 맞춘 특수 스파크 스캐닝.
4. 전문적인 산성 매체 기술 지원: 사용자의 산 농도 및 유속 매개변수에 따라 파이프라인 전환 계획 제안을 제공합니다.
5. 통합 HG20536 플랜지 표준, 원스톱 전체 파이프라인 조달을 위한 전체 시리즈 내산성 라이닝 파이프, 엘보우 및 저장 탱크와의 원활한 도킹.
6. 완벽한 수출 문서 공급, 표준 재고 사양에 대한 짧은 리드 타임, 산성 매체 배관 피팅에 대한 5년 전용 라이닝 보증.
A: 예, 세 방향 교차점에서 격렬한 난류 정련이 발생하는 고농도 산에 직면할 경우 3mm 두께의 라이닝 옵션을 채택합니다.
A: 동일한 직경의 티는 주 파이프와 분기 파이프가 동일한 공칭 직경을 공유한다는 것을 의미합니다. 축소티는 분기관의 구경이 주관의 구경보다 작은 경우에 적용됩니다.
답변: 엄격히 금지되어 있습니다. 드릴링은 일체형 PTFE 라이닝을 파괴합니다. 모든 지점 위치와 크기는 공장 사전 제작 전에 확인되어야 합니다.
A: HG20536 통합 풀라인 플랜지 표준을 채택하고 지지 파이프, 엘보우 및 저장 탱크 장비와 직접 조립할 수 있습니다.
A: 각 피팅은 벽 전체 스파크 스캐닝(3방향 교차 위치 강조)과 유압 유지 견고성 테스트를 받습니다.
A: 단조 탄소강 티 바디 10년 구조 보증; PTFE 라이닝 5년 보증, 인위적인 스크래치, 잘못된 설치 및 부적절한 매체 적용 손상을 제외합니다.
