당사의 제품 범위에는 PTFE 시트 라이닝 장비, PTFE 스프레이 및 롤러 코팅, 플라스틱 라이닝 장비, PTFE 라이닝 강철 파이프 및 피팅, PTFE, PFA, ETFE, FEP 및 기타 고급 재료로 만든 관련 불소 중합체 구성 요소가 포함됩니다.

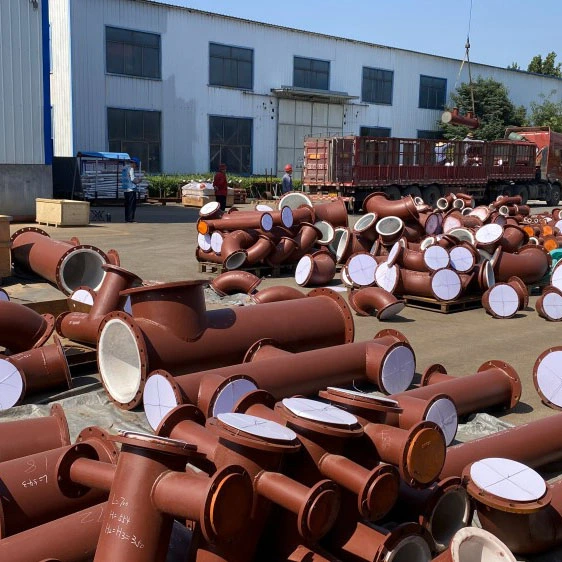

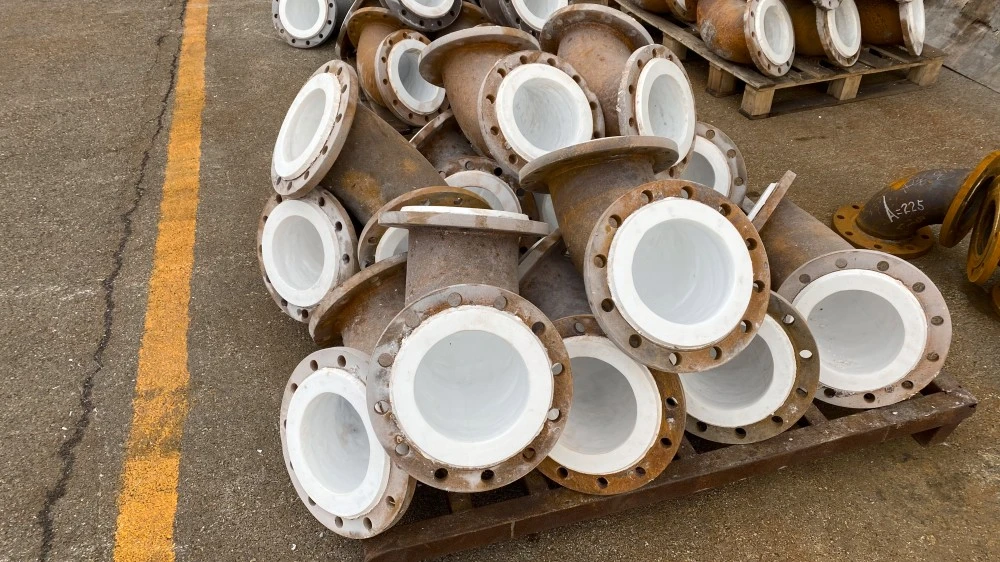

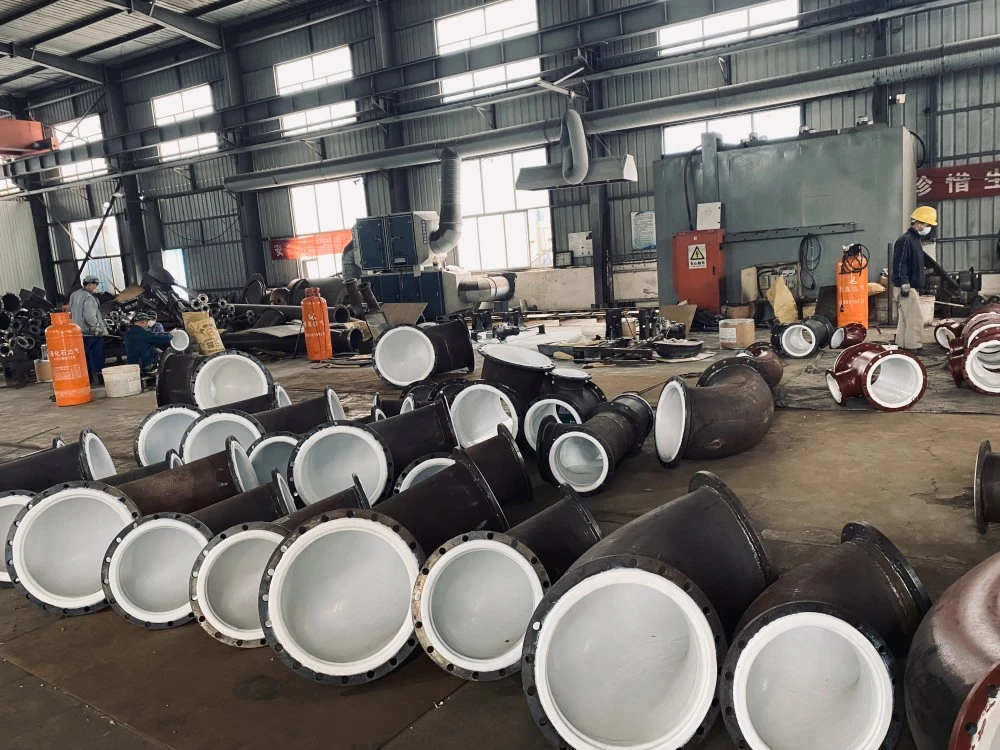

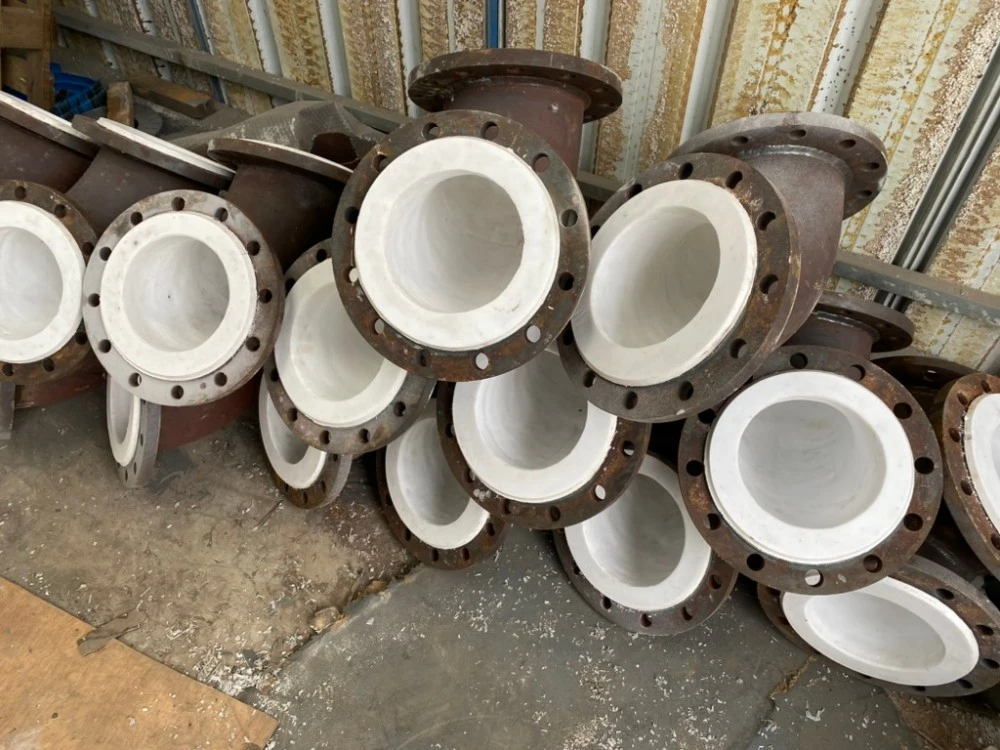

중국 Zhuoyan이 제공하는 PTFE 라이닝 화학 매체 이송 엘보는 부식성 서비스 파이프라인에서 흐름 방향을 변경하도록 설계된 특수 파이프 피팅입니다. Zhuoyan에서 제조한 이 제품은 내부 표면에 폴리테트라플루오로에틸렌(PTFE) 라이너가 접착된 금속 외부 쉘(일반적으로 탄소강 또는 스테인리스강)이 특징입니다. 이러한 복합 구조는 엘보우가 내부 압력과 기계적 응력을 견디는 동시에 공정 매체가 금속 기판과 접촉하는 것을 방지합니다. PTFE 라이너는 화학적 공격에 대한 장벽을 제공하여 엘보우를 산, 염기, 유기 용매 및 기타 부식성 유체를 운반하는 데 적합하게 만듭니다.
이 제품은 45° 및 90°를 포함한 표준 각도로 제공되며 크기는 DN15에서 DN600까지입니다. 연결 방법에는 ANSI B16.5, DIN 또는 JIS 표준에 따른 플랜지 끝단이 포함되며 크기 요구 사항에 따라 고정 및 느슨한 플랜지 구성을 모두 사용할 수 있습니다.
| 매개변수 | 사양 |
| 크기 범위 | DN15 – DN600(1" ~ 24") |
| 팔꿈치 각도 | 45°, 90°(요청 시 다른 각도 제공 가능) |
| 하우징 재질 | 탄소강/스테인리스강(304/316) |
| 안감 소재 | PTFE |
| 안감 두께 | 3~7mm(크기에 따라 다름) |
| 플랜지 표준 | ANSI B16.5 클래스 150/300, DIN, JIS |
| 플랜지 구성 | 고정 플랜지 1개 + 느슨한 플랜지 1개(DN15–DN150); 고정 플랜지 2개(DN200–DN600) |
| 작동 온도 | -29°C ~ +200°C(일부 구성의 경우 최대 260°C) |
| 압력 등급 | PN10, PN16, 클래스 150, 클래스 300 |
| 진공 능력 | 최대 150°C까지 적용 가능 |
| 스파크 테스트 | 15kV, 25kV |
| 적용 가능한 표준 | ASTM F1545-15a, HG/T 21636, GB/T 9119 |
| 외부 마감 | 에폭시 프라이머(4~6mil), 재도장 가능 |
부식 저항:PTFE 라이너는 용융된 알칼리 금속, 불소 원소 및 삼불화염소를 제외한 대부분의 화학 물질에 저항합니다. 이로 인해 팔꿈치는 황산, 염산, 질산, 수산화 나트륨 및 다양한 유기 용매를 포함한 공격적인 매체를 처리하는 데 적합합니다.
넓은 작동 온도 범위:PTFE 라이닝 엘보는 -29°C ~ +200°C에서 안정적인 성능을 유지하며 일부 설계는 최대 260°C 서비스를 지원합니다. 이러한 열 안정성은 고온 화학 공정과 저온 저장 응용 분야 모두에서 사용할 수 있습니다.
낮은 마찰 및 비점착성 특성:PTFE 라이닝은 마찰 계수가 낮아 유체 이송 중 압력 강하와 에너지 소비를 줄여줍니다. 또한 들러붙지 않는 표면은 고체 입자 접착과 퇴적물 축적을 방지하여 흐름 제한 위험을 최소화하고 유지 관리를 단순화합니다.
압력 및 진공 기능:금속 외부 쉘은 최대 PN10 ~ PN16(클래스 150 ~ 300)의 압력 등급을 제공하며 PTFE 라이너는 최대 150°C의 온도에서 진공 서비스를 지원합니다. 이 기능은 화학 처리 시 발생하는 다양한 작동 조건을 수용합니다.
제품 순도 유지:불활성 PTFE 라이닝은 오염 물질을 공정 매체로 침출시키지 않으므로 제품 무결성이 중요한 제약, 식품 및 고순도 화학 응용 분야에 적합합니다.
PTFE 라이닝 화학 매체 이송 엘보는 금속 하우징의 기계적 강도와 불소중합체 라이너의 화학적 불활성을 결합하는 원리로 작동합니다. 서비스 중에 부식성 매체는 PTFE로 코팅된 내부를 통해 흐르며, 폴리머의 달라붙지 않는 화학적 저항 특성으로 인해 성능 저하나 오염이 방지됩니다. 탄소강 또는 스테인리스강으로 제작된 금속 외부 쉘은 시스템 압력과 기계적 부하를 견딜 수 있는 구조적 무결성을 제공합니다.
PTFE 라이너는 균일한 두께와 밀도를 얻기 위해 압축 성형, 등압 성형 또는 램 압출과 같은 공정을 사용하여 제조됩니다. 더 큰 직경의 엘보우(400NB ~ 600NB)의 경우 2피스 구조를 사용할 수 있으며 더 작은 크기는 단일 피스 장치로 생산됩니다. 라이너 두께는 열 팽창 및 수축을 수용하도록 설계되었으며, 높은 유체 마찰 또는 연장된 서비스 수명과 관련된 응용 분야에 사용할 수 있는 특수 HD(고밀도) 라이너가 있습니다. 라이너와 금속 쉘 사이의 인터페이스는 열팽창 차등을 고려하여 작동 온도 범위 전반에 걸쳐 씰 무결성을 유지합니다.
Zhuoyan PTFE 라이닝 화학 매체 이송 엘보우를 선택할 때 다음 요소를 고려하십시오.
1. 작동 온도 및 압력:시스템의 연속 및 최고 온도/압력 조건을 평가합니다. 표준 PTFE 라이너는 확장된 온도 범위에 사용할 수 있는 버진 PTFE 구성을 통해 최대 200°C까지 서비스를 지원합니다. 선택한 압력 등급(PN10, PN16, 클래스 150 또는 클래스 300)이 시스템 요구 사항과 일치하는지 확인하십시오.
2. 화학적 호환성:PTFE는 대부분의 화학 물질로부터의 공격을 저항하지만 특정 매체와의 호환성을 확인하십시오. PTFE는 용융된 알칼리 금속, 불소 원소 또는 삼불화염소에는 적합하지 않습니다. 정전기 축적과 관련된 응용 분야의 경우 정전기 방지 PTFE 라이너(체적 저항률 ≤ 10⁸ Ω·cm)를 고려하십시오.
3. 팔꿈치 각도 및 크기:배관 레이아웃과 흐름 특성에 따라 굽힘 각도(보다 부드러운 흐름 전환의 경우 45°, 긴밀한 라우팅의 경우 90°)를 선택합니다. 파이프라인 직경과 일치하는 공칭 보어 크기를 선택하십시오. DN400~DN600 크기의 경우 2피스 엘보우 구조가 표준입니다.
4. 연결 요구 사항:플랜지 표준(ANSI, DIN 또는 JIS), 압력 등급 및 플랜지 구성(고정/느슨함)을 지정합니다. 올바른 설치를 위해 볼트 구멍 패턴과 직면 치수를 확인하십시오.
5. 응용 환경: 실외 또는 부식성 대기 노출의 경우 적절한 외부 코팅을 지정하거나 스테인리스 스틸 하우징을 고려하십시오. 고순도 응용 분야(제약, 식품)의 경우 PTFE 등급이 관련 규정 준수 요구 사항을 충족하는지 확인하십시오.
Zhuoyan PTFE 라이닝 화학 매체 이송 엘보는 운송 및 보관 중 제품 무결성을 보장하기 위해 포장됩니다.
포장：각 엘보우는 플랜지 면과 라이너 표면의 손상을 방지하기 위해 엔드 캡이나 합판 블라인드 커버로 개별적으로 보호됩니다. 플랜지 연결은 보호 커버로 보호됩니다. 더 큰 크기의 경우 배송 중 구조적 지지를 제공하기 위해 나무 상자나 팔레트가 사용됩니다.
해운:제품은 고객 요구 사항에 따라 해상 화물, 항공 화물 또는 육상 운송을 통해 배송됩니다. 표준 수출 포장은 국제 운송 규정을 준수합니다. 각 배송에는 포장 목록, 품질 인증서 및 검사 보고서가 포함됩니다.
Q1: PTFE 라이닝 엘보우는 어떤 화학물질에 저항할 수 있습니까?
A1:PTFE는 용융된 알칼리 금속, 불소 원소 및 삼불화염소를 제외한 대부분의 화학 물질에 저항합니다. 라이닝은 강산, 염기, 유기용제, 산화제를 취급하는 데 적합합니다.
Q2: 표준 작동 온도 범위는 무엇입니까?
A2:표준 작동 온도 범위는 -29°C ~ +200°C입니다. 일부 구성은 최대 260°C까지 서비스를 지원합니다. 특정 온도 요구 사항은 Zhuoyan에 문의하세요.
Q3: 어떤 사이즈가 있나요?
A3:Zhuoyan PTFE 라이닝 엘보우는 45° 및 90° 각도 모두에서 DN15 ~ DN600(1" ~ 24")까지 제공됩니다.
Q4: 일반적인 라이너 두께는 얼마입니까?
A4: 라이너 두께는 크기에 따라 다르며 표준 두께는 3mm에서 7mm입니다. HD(고밀도) 라이너는 향상된 내구성이 필요한 응용 분야에 사용할 수 있습니다.
