PTFE 라이닝 화학 파이프라인 엘보

중국 전문 제조업체인 Zhuoyan이 제공하는 PTFE 라이닝 화학 파이프라인 엘보우는 부식 방지 화학 배관 시스템 내부에 없어서는 안될 핵심 피팅입니다. 부식성 유체 공급 라인에서는 흐름 방향 변경이 팔꿈치에서 발생합니다. 산, 알칼리 및 불소 함유 매체에 의한 고속 정련으로 인해 굴곡 위치가 전체 파이프라인에서 가장 취약한 실패 지점이 됩니다. 일반 탄소강 팔꿈치는 빠른 침식을 겪습니다. 간단한 스프레이 피팅은 중간 정도의 정련으로 인해 코팅이 쉽게 벗겨집니다. 당사의 복합 엘보는 고강도 탄소강 외부 본체와 이음새가 없는 전체 커버리지 PTFE 내부 라이닝을 결합하여 특히 코너링 시 마모 부식 위험을 해결합니다. 이는 해외 화학 산업 단지의 폐쇄형 부식성 매체 이송 라인에 널리 적용되는 PTFE 라이닝 직선 파이프, 티 및 리듀서와 직접 일치할 수 있습니다.

PTFE 라이닝 화학 파이프라인 엘보란 무엇입니까?

PTFE 라이닝 화학 파이프라인 엘보(PTFE Lined Chemical Pipeline Elbow)는 탄소강 엘보 본체와 이음매 없는 진공 적층 PTFE 내부 라이너로 구성된 전용 부식 방지 파이프 벤드 피팅입니다. 핵심 기능은 화학 물질 운반 파이프라인 내부의 유체 흐름 방향을 변경하는 것입니다. 직선 파이프라인 섹션과 달리 엘보우의 내부 굽힘 표면은 연속적인 고속 중간 수색을 견뎌냅니다. 당사 제품은 노출된 금속 영역 없이 벤딩 아크, 내부 보어 및 플랜지 밀봉면에서 100% 전체 PTFE 커버리지를 달성합니다. 다양한 배관 라우팅 요구 사항에 따라 다양한 굽힘 각도로 제공됩니다. 이는 수동 파이프 피팅에 속하며 반응, 저장 또는 분리에는 사용되지 않으며 닫힌 운반 루프의 중간 전환에만 사용되며 HG20536 부식 방지 플랜지를 통해 다른 라이닝 파이프 구성 요소와 연결됩니다.

완전한 기술 사양표

핵심 기능

1. 유동 정련에 대한 풀 아크 이음매 없는 라이닝 전체 벤딩 아크는 일체형 PTFE 클래딩을 받고 유동 회전 위치에서 접합 용접이 없으며 고속 부식성 유체의 연속 정련에 효과적으로 저항하고 배관 네트워크의 가장 취약한 위치의 서비스 수명을 크게 연장합니다.

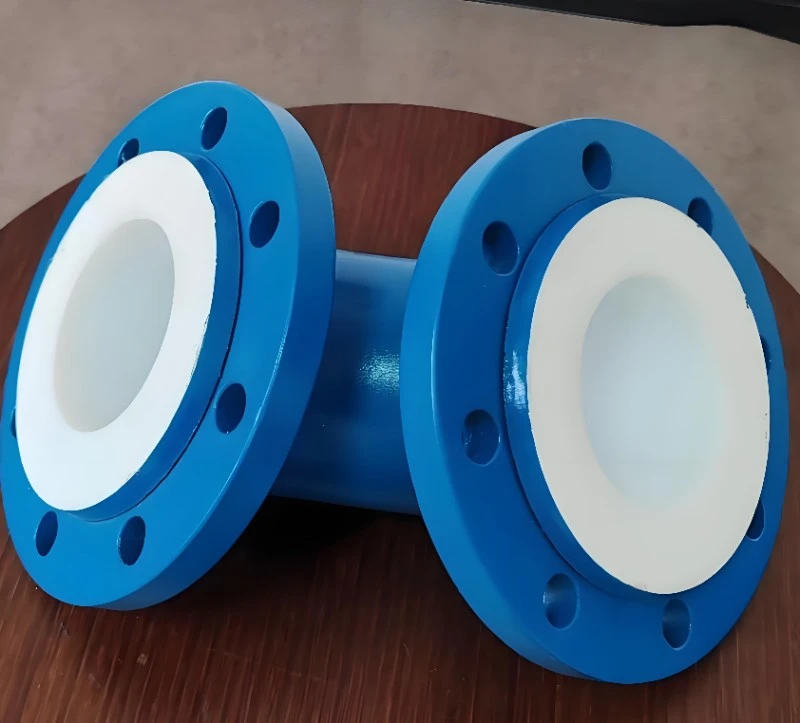

2. 제로 데드 앵글 플랜지 일체형 커버링 내부 보어와 플랜지 밀봉 표면은 PTFE로 지속적으로 포장되어 플랜지 조인트의 틈새 부식 위험을 제거하고 라이닝과 강철 매트릭스 사이의 중간 누출을 방지합니다.

3. 복잡한 레이아웃을 위한 다각도 유연한 선택 45°,90°,180° 세 가지 주요 각도를 제공하고 복잡한 작업장 파이프라인 터닝, 바이패스 및 U 루프 레이아웃을 충족하고 현장 2차 수정 작업을 줄입니다.

4. 고강도 탄소강 매트릭스 단조 탄소강 팔꿈치 몸체는 시스템 압력과 외부 기계적 충격을 견디며 파이프라인 열팽창 및 수축으로 인한 변형을 방지합니다.

5. 전체 시리즈 라인 배관과의 완벽한 호환성 통일된 HG20536 부식 방지 플랜지 치수는 Zhuoyan 라인 직선 파이프, 티, 리듀서 및 주요 공정 장비와 상호 교환 가능하게 조립될 수 있습니다.

6. 컴팩트한 조립식 구조 완성된 팔꿈치는 공장에서 완전히 사전 라이닝되어 있으며 현장 라이닝 작업이 필요하지 않으며 화학 공장 배관 설치 주기를 단축합니다.

조작상의 주의사항

1. 중간 적응성: 대부분의 부식성 유체에 대한 내성이 있지만 용융된 알칼리 금속 및 삼불화 염소는 PTFE 라이닝을 손상시킵니다. 그러한 미디어에는 지원하지 마십시오. 유체에 불산이 포함되어 강력한 정련 효과가 있는 경우 3mm 두께의 라이닝으로 업그레이드하십시오.

2. 유량 제한: 장기간 과도한 높은 유속을 피하십시오. 지나치게 빠른 유체는 내부 벤드 아크 라이닝 표면의 물리적 마모를 가속화합니다.

3. 설치 보호: 게양 및 설치 중에 플랜지 PTFE 밀봉면을 보호합니다. 철선, 날카로운 도구로 인한 긁힘을 방지합니다.

4. 열팽창 고려사항: 적절한 파이프라인 변위 마진을 확보하고, 설치 위치 편차를 보상하기 위해 팔꿈치를 무차별적으로 당기는 강제 조립을 금지합니다.

5. 압력 제한: 정격 압력-온도 범위 내에서 엄격하게 작동하십시오. 과도한 압력은 라이닝 분리 숨겨진 위험을 초래할 수 있습니다.

6. 용접 금지: 팔꿈치 몸체에 현장 용접이나 절단을 수행하지 마십시오. 고온으로 인해 내부 PTFE 라이닝의 접착 성능이 저하됩니다.

포장 및 글로벌 배송

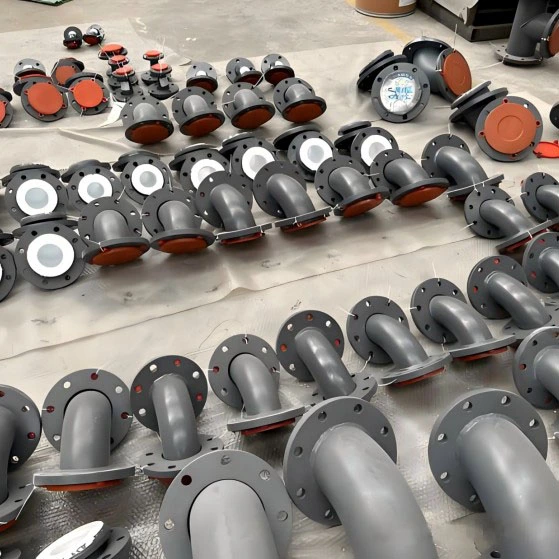

1. 내부 보호: 모든 팔꿈치 내부 구멍이 깨끗하게 날아갑니다. 플랜지 밀봉면은 운송 중 라이닝 손상을 방지하기 위해 전용 PTFE 긁힘 방지 보호 캡으로 개별적으로 덮여 있습니다.

2. 외부 포장: 소형 팔꿈치는 분할된 판지 포장을 채택합니다. 대형 DN200-DN500 팔꿈치는 충격 방지 필러가 있는 맞춤형 나무 상자로 고정되어 상호 충돌을 방지합니다.

3. 컨테이너 적재 : 엘보우는 쿠션 블록으로 분리되어 해상 혼합 운송에서 피팅 간의 돌출 및 마찰을 방지합니다.

4. 사용 가능한 배송 포트: 칭다오, 상하이, 텐진.

5. 완전한 통관 서류 : 상업 송장, 포장 목록, 공장 검사 테스트 보고서, CE 지원 서류를 함께 제공 할 수 있습니다.

FAQ

Q1: 이 PTFE 라이닝 화학 파이프라인 엘보가 불화수소산 함유 유체에 의한 장시간 세척을 견딜 수 있습니까?

A: HF 함유 정련 매체의 경우 안정적인 서비스 성능을 얻으려면 3mm 두께의 라이닝 버전을 선택하십시오.

Q2: 파이프라인 루프 레이아웃을 위해 180도 U-벤드 라이닝 엘보를 얻을 수 있습니까?

A: 예, 45°, 90°, 180° 굽힘 각도는 모두 배관 도면에 따라 맞춤 설정할 수 있습니다.

Q3: 설치된 엘보를 현장에서 절단하거나 용접 개조하는 것이 허용됩니까?

A: 현장 절단 및 용접은 엄격히 금지됩니다. 고온은 내부 PTFE 라이닝 접착층을 손상시킵니다.

Q4: 이 엘보우를 PTFE 라이닝 직선 파이프에 직접 연결할 수 있습니까?

A: 통일된 HG20536 부식 방지 플랜지 표준을 채택하고 전체 시리즈 불소 라이닝 배관 구성 요소를 직접 조립합니다.

Q5: PTFE 라이닝 화학 파이프라인 엘보우 플랜지와 어떤 개스킷이 일치해야 합니까?

A: 지지용 PTFE 개스킷을 사용해야 합니다. 일반 고무 또는 금속 개스킷은 권장되지 않습니다.

Q6: 라이닝된 팔꿈치 피팅에 대한 보증 정책은 무엇입니까?

A: 탄소강 팔꿈치 본체는 10년 구조 보증을 제공합니다. PTFE 라이닝 5년 보증, 스크래치 및 설치로 인한 인위적인 손상은 제외됩니다.
