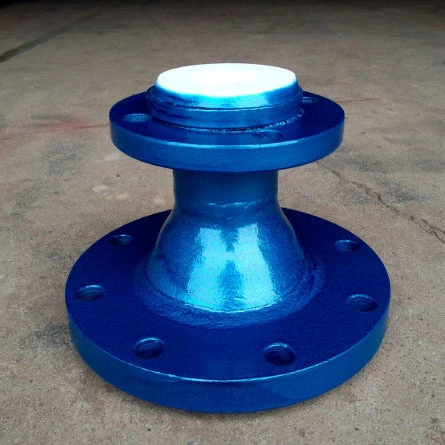

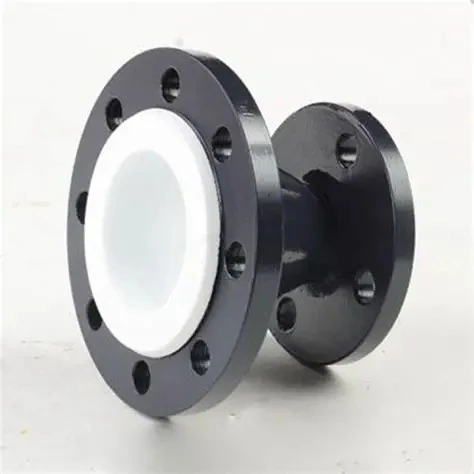

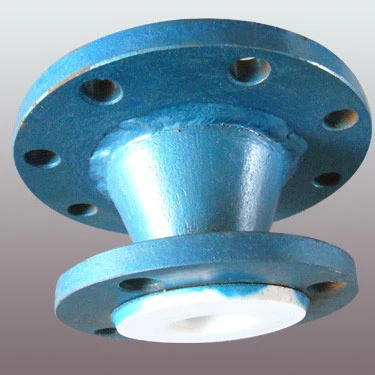

PTFE 라이닝 화학 생산 파이프라인 감속기

Zhuoyan PTFE 라이닝 화학 생산 파이프라인 감속기는 화학 처리 시스템에서 다양한 직경의 파이프를 연결하는 데 사용되는 중요한 파이프 피팅입니다. 이 제품은 탄소강 또는 스테인리스강 외부 쉘과 고밀도 PTFE 라이너를 결합하여 기계적 강도와 뛰어난 내식성을 모두 보장합니다. 이 감속기는 공격적인 산, 알칼리 및 유기 용매를 처리하는 화학, 제약, 석유화학 및 염소-알칼리 산업에 널리 적용됩니다. Zhuoyan은 라이너 무결성과 누출 방지 성능을 보장하기 위해 정밀 제조에 중점을 둡니다.

PTFE 라이닝 화학 생산 파이프라인 감속기란 무엇입니까?

PTFE 라이닝 파이프라인 감속기는 배관 시스템에서 더 큰 보어 파이프에서 더 작은 보어 파이프로(또는 그 반대로) 흐름을 전환하는 테이퍼형 피팅입니다. PTFE 라이너는 금속 쉘과 부식성 공정 유체 사이의 장벽 역할을 하여 금속 기판에 대한 화학적 공격을 방지합니다. 이 설계를 통해 감속기는 원활한 흐름 특성을 유지하고 난류를 줄이면서 고온 및 고압의 부식성 서비스를 처리할 수 있습니다.

기술 사양

주요 장점

· 화학적 불활성:PTFE 라이너는 염산, 황산, 질산, 가성소다를 포함한 일반적인 부식성 화학물질에 저항하여 장기적인 안정성을 보장합니다.

· 부드러운 보어:붙지 않는 PTFE 표면은 압력 강하를 최소화하고 스케일링을 줄이며 청소가 용이합니다.

· 기계적 보호:강철 외부 쉘은 외부 하중과 충격에 대한 구조적 지지력을 제공하는 동시에 라이너는 화학적으로 보호됩니다.

· 누출 방지 설계:정밀 가공된 플랜지 면과 라이너 오버랩은 연결 지점의 완벽한 밀봉을 보장합니다.

· 맞춤형 크기:Zhuoyan은 기존 파이프라인 시스템에 맞는 다양한 직경, 압력 등급 및 끝 연결의 감속기를 제공합니다.

· 긴 서비스 수명:올바르게 설치된 Zhuoyan 감속기는 장기간 안정적인 작동을 제공하여 유지 관리 빈도와 교체 비용을 줄입니다.

응용 분야

· 화학 처리 공장:반응기, 증류탑 및 저장 탱크에서 산, 알칼리, 염 및 유기 용매 운송.

· 석유화학 및 정유:분해 장치, 탈황 시스템 및 폐기물 처리 라인에서 부식성 매체 이동.

· 금속 마감 및 도금:산성 산 세척조, 에칭 용액 및 폐수 처리.

· 발전:공격적인 첨가제가 포함된 연도가스 탈황(FGD) 시스템 및 냉각수 회로.

제조 공정 및 작업 흐름

1. 쉘 준비:강관은 지정된 리듀서 치수와 플랜지 면에 맞게 절단, 용접(필요한 경우) 및 기계 가공됩니다.

2. 라이너 몰딩: PTFE powder is compressed and sintered into a preform, or PTFE sheet is wrapped and fused to form a uniform liner layer.

3. 라이너 삽입:PTFE 라이너는 강철 쉘에 삽입되며 라이너 플랜지 면은 밀봉을 위해 강철 플랜지 면과 겹칩니다.

4. 플랜지 방향:플랜지 면은 평평하게 가공되어 개스킷 밀봉을 위한 매끄럽고 균일한 표면을 보장합니다.

5. 진공 테스트:각 리듀서는 라이너와 쉘 사이의 잠재적인 공극이나 박리를 감지하기 위해 진공 견고성 테스트를 거칩니다.

6. 정수압 테스트:조립된 감속기는 1.5× 정격 압력에서 누출 및 구조적 무결성을 테스트합니다.

7. 최종 검사:포장 전 치수 확인, 라이너 두께 측정, 육안 검사를 실시합니다.

사용시 주의사항

· 온도 제한:연화 또는 크리프 변형을 방지하려면 PTFE 라이너의 최대 연속 작동 온도를 초과하지 마십시오.

· 압력 서지:라이너가 손상되거나 접합부가 느슨해질 수 있는 갑작스러운 압력 스파이크 또는 수격 현상을 피하십시오.

· 화학적 호환성:PTFE는 광범위한 내성을 갖고 있지만, 특히 고온에서 특정 공정 유체와의 호환성을 항상 확인하십시오.

· 플랜지 볼트 조임:개스킷 압축을 균일하게 하고 라이너 뒤틀림을 방지하려면 권장 토크 순서 및 값을 따르십시오.

· 취급 및 보관:운송 및 보관 중에 플랜지 표면과 라이너 표면을 긁힘과 충격으로부터 보호하십시오. 실내에 보관하고 직사광선을 피하세요.

· 사용 전 검사:설치하기 전에 라이너 또는 플랜지 표면에 눈에 띄는 손상이 있는지 확인하십시오. 균열이나 변형이 발견되면 교체하십시오.

FAQ

Q1: 이 환원제는 150°C에서 염산을 처리할 수 있습니까?

A1: 예, PTFE는 최대 180°C의 염산에서도 안정적입니다. 그러나 특정 서비스 권장 사항은 압력 조건을 확인하고 Zhuoyan에 문의하십시오.

Q2: 맞춤 크기의 표준 리드타임은 얼마나 됩니까?

A2: 표준 크기는 일반적으로 영업일 기준 10~20일 이내에 제공됩니다. 맞춤형 직경이나 특수 소재는 주문 수량에 따라 영업일 기준 25~30일이 소요될 수 있습니다.

Q3: Zhuoyan은 설치 가이드나 비디오를 제공합니까?

A3:예, Zhuoyan은 모든 주문에 지침을 제공합니다. 필요한 경우 원격 비디오 안내가 제공될 수 있습니다.

Q4: 대량주문 전 테스트용 샘플을 받아볼 수 있나요?

A4: 예, 샘플 주문을 환영합니다. 샘플 제작에 대한 사양, 비용 및 리드 타임에 대해 논의하려면 당사 영업팀에 문의하십시오.
