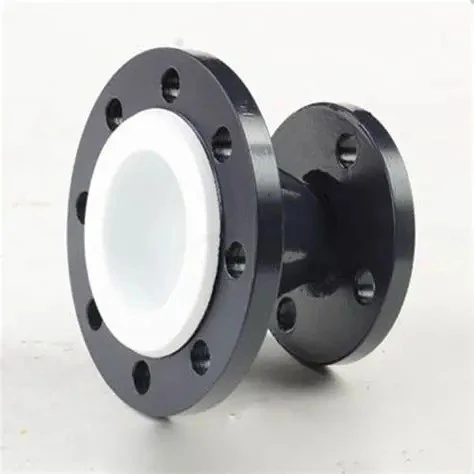

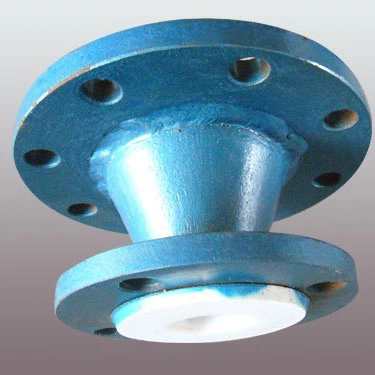

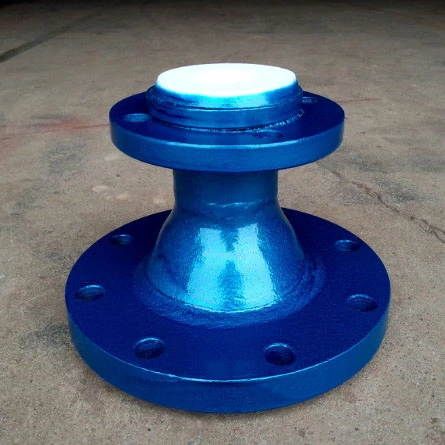

PTFE 라이닝 제약 파이프 감속기

중국 Zhuoyan 공장에서 제공하는 PTFE Lined 제약 파이프 감속기는 부식 방지 내부 표면을 유지하면서 직경이 다른 두 개의 파이프를 연결하는 파이프 피팅입니다. 감속기는 내부 표면에 접착된 PTFE(폴리테트라플루오로에틸렌) 라이너가 있는 탄소강 또는 스테인리스강 외부 쉘로 구성됩니다. 이 설계는 강철의 구조적 강도와 PTFE의 내화학성을 결합하여 제약, 화학 및 식품 가공 분야에서 부식성 유체를 처리하는 데 적합합니다.

기술 사양

PTFE 라이닝 제약 파이프 감속기 란 무엇입니까?

PTFE 라이닝 제약 파이프 감속기는 제품 순도와 내식성이 중요한 처리 시스템에서 파이프 크기 간 전환에 사용되는 특수 피팅입니다. 이는 금속 파이프 벽에서 공정 유체를 분리하는 PTFE 라이닝이 특징입니다. 이 구성은 제품 무결성을 유지하고 금속 오염을 방지하는 것이 필수적인 의약품 제조에 일반적으로 사용됩니다.

작동 원리

PTFE Lined 제약 파이프 감속기는 다양한 크기의 파이프 사이에 부드럽고 화학적으로 불활성인 흐름 경로를 제공하여 작동합니다. PTFE 라이너는 성형 또는 압출 공정을 통해 강철 쉘 내부에 형성되어 공정 매체가 금속 표면과 접촉하는 것을 방지하는 매끄러운 장벽을 만듭니다. 배관 시스템에 설치하면 감속기를 사용하여 유체가 더 큰 직경의 파이프에서 더 작은 파이프로(또는 그 반대로) 흐를 수 있으며 동시에 부식 방지된 내부 표면을 일관되게 유지합니다. 플랜지 끝부분은 개스킷과의 안전한 연결을 가능하게 하여 누출을 방지합니다.

장점

· 내화학성: PTFE 라이너는 의약품 가공에 일반적으로 사용되는 광범위한 산, 알칼리 및 유기용제에 대한 노출을 견딥니다.

· 오염방지: 불활성 PTFE 표면으로 금속이온 침출 및 제품오염을 방지합니다.

· 온도 공차: -180°C ~ +160°C에서 효과적으로 작동하며 다양한 공정 조건에 적합

· 유지 관리 감소: 매끄러운 PTFE 표면은 오염과 스케일 축적을 방지하여 청소 간격을 연장시킵니다.

· 내구성 있는 구조: 강철 외부 쉘은 기계적 강도를 제공하고 PTFE 라이너는 화학 물질 노출을 처리합니다.

일반적으로 사용되는 올바른 관행과 잘못된 관행

올바른 관행:

· 설치 전 플랜지 밀봉 표면의 평탄도와 청결도를 검사합니다.

· 적절한 토크 값을 사용하고 플랜지 볼트를 균일하게 조이십시오.

· 적용 가능한 경우 감속기 방향이 흐름 방향과 일치하는지 확인하십시오.

· 플랜지 연결부의 밀봉 상태를 주기적으로 점검하십시오.

잘못된 관행:

· PTFE 라이너 표면이 긁히거나 기계적으로 손상되지 않도록 하십시오.

· 설계 압력 등급 이상으로 작동하지 마십시오

· 규정된 온도 범위 밖에서는 사용하지 마십시오.

· 호환되지 않는 가스켓 재질의 사용을 피하세요

FAQ

Q1: 어떤 종류의 감속기를 사용할 수 있나요?
A1:동심 리듀서(수직 전환용)와 편심 리듀서(하단 또는 상단 레벨이 유지되는 수평 배관용)를 모두 사용할 수 있습니다.

Q2: PTFE 라이닝 감속기는 진공 서비스를 처리할 수 있습니까?
A2:예, 적절하게 제조된 적절한 벽 두께의 PTFE 라이닝 감속기는 진공 조건에서 사용할 수 있습니다.

Q3: 올바른 감속기 크기를 어떻게 선택합니까?
A3:입구 및 출구 파이프 직경, 작동 압력, 온도 및 운반되는 매체를 기준으로 선택하십시오. 표준 크기 조합은 기술 사양 표를 참조하세요.

Q4: PTFE 라이너를 교체할 수 있나요?
A4:PTFE 라이너는 제조 과정에서 강철 쉘에 영구적으로 접착됩니다. 라이너가 손상되면 감속기 장치 전체를 교체해야 합니다.
