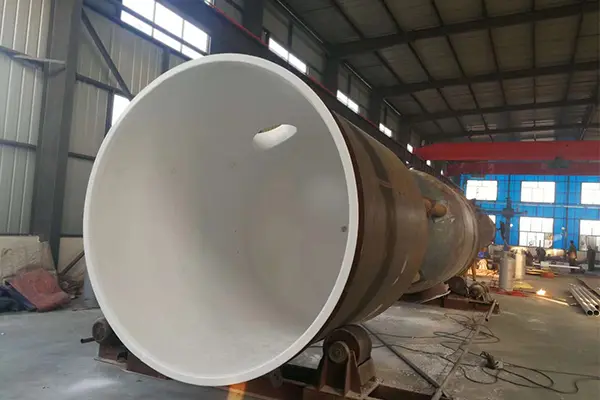

PTFE 라이닝 장비를 선택하기 전에 엔지니어는 무엇을 평가해야 합니까?

3. 라이닝 처리 용기의 4가지 주요 유형

라이닝된 반응기, 저장 탱크, 리시버 및 혼합 탱크는 유사한 기본 구성 개념을 공유할 수 있지만 해당 프로세스 임무는 서로 바꿔 사용할 수 없습니다. 올바른 유형을 선택하는 것은 생산 시스템 내에서 선박이 수행해야 하는 작업을 식별하는 것부터 시작됩니다.

3.1 PTFE 라이닝 반응기

반응기는 내용물이 정의된 변형을 겪는 화학 반응이나 다른 공정을 수용합니다. 내부 젖은 표면은 출발 물질, 반응 생성물, 중간체 및 관련 세척 매체와 호환되어야 합니다.

반응 조건은 배치 전반에 걸쳐 변경될 수 있습니다. 여러 가지 개별 구성요소로 시작하는 공정은 반응이 진행됨에 따라 서로 다른 화학적 조성을 나타낼 수 있습니다. 온도는 오르거나 내릴 수 있으며, 가스 생성, 증기 형성 또는 압력 변화는 필요한 용기 구성에 영향을 미칠 수 있습니다.

이러한 이유로 원자로 사양은 정상적인 정상 상태 조건만 제공하는 대신 전체 작동 순서를 설명해야 합니다.

• 각 중요한 공정 단계에서 존재하는 물질의 화학적 조성과 농도를 정의합니다.
• 정상 및 최대 작동 온도, 설계 압력, 잠재적인 진공 조건을 지정합니다.
• 필요한 가열, 냉각, 충전, 방전 및 샘플링 연결을 식별합니다.
• 교반, 추가 장비 또는 기타 프로세스 액세서리가 필요한지 확인하십시오.

목표는 단순히 기존 탱크의 크기를 재현하는 것이 아니라 라이닝, 용기 구조 및 액세서리를 실제 반응 프로세스와 조정하는 것입니다.

3.2 PTFE 라이닝 저장 탱크

저장 탱크는 화학 원료, 중간체 및 공정 액체가 다른 단계로 이송되기 전에 보관하는 데 사용됩니다. 원자로와 달리 저장 탱크는 내용물의 활성 변환을 수행하지 않을 수 있습니다. 그럼에도 불구하고 저장된 매체는 장기간 동안 라이닝과 접촉된 상태를 유지할 수 있습니다.

선택 시 저장된 화학물질, 그 농도, 접촉 기간, 전체 보관 온도 범위를 고려해야 합니다. 채우고, 비우고, 청소하고, 임시 가동을 중단하는 동안의 상태도 평가해야 합니다.

탱크 레이아웃은 또 다른 중요한 고려 사항입니다. 필요한 작업량, 검사를 위한 접근 방식, 전송 연결, 설치 영역, 펌프 또는 연결된 프로세스 라인과의 관계 등이 모두 최종 구성에 영향을 미칩니다.

• 필요한 사용 가능한 작업량과 공칭 용기 용량을 구별합니다.
• 관련 세척액을 포함하여 탱크에 저장된 화학 매체를 지정합니다.
• 해당하는 경우 입구, 출구, 통풍구, 배수 및 계측 요구 사항을 제공합니다.
• 의도한 설치 위치와 접근 또는 유지 관리 제한 사항을 확인하십시오.

적절한 보관 구성은 사용 중에 발생하는 화학적 및 기계적 조건과 호환성을 유지하면서 필요한 격리 기능을 제공해야 합니다.

3.3 PTFE 라이닝 수신기

수령자는 재료가 이전되거나 추가로 처리되거나 생산 시스템의 다른 곳으로 전달되기 전에 업스트림 프로세스 작업에서 재료를 수집합니다. 공정에 따라 수용된 물질은 액체, 응축물, 혼합물 또는 시간에 따라 조성이 변하는 스트림일 수 있습니다.

수신기는 주요 목적이 반응보다는 수집일 수 있기 때문에 반응기보다 단순해 보일 수 있습니다. 그러나 수령 의무는 여전히 정의되어야 합니다. 들어오는 흐름, 예상되는 축적량, 전송 빈도, 온도 및 압력 조건은 필요한 구성에 영향을 미칩니다.

수신기는 종종 별도의 장비 사이에 위치하므로 연결에 특별한 주의를 기울여야 합니다. 노즐 방향이나 연결 크기가 잘못되면 설치가 복잡해지고 의도된 프로세스 흐름에 영향을 줄 수 있습니다.

• 업스트림 소스와 수신 스트림의 예상되는 특성을 식별합니다.
• 다음 전송 작업 이전에 누적될 수 있는 최대 수량을 추정합니다.
• 배출 경로와 필요한 환기 또는 레벨 모니터링 연결을 정의합니다.
• 이송 또는 정지 중에 작동 압력과 가능한 압력 변화를 확인하십시오.

이러한 세부 사항은 선택된 수신자가 더 넓은 시스템 배열 내에서 수집 의무를 수행할 수 있는지 여부를 설정합니다.

3.4 PTFE 라이닝 혼합 탱크

혼합 탱크는 지정된 공정 조건에서 재료를 결합하거나 혼합물을 유지합니다. 해당 설계에는 교반기, 구동 장치, 샤프트 입구, 적절한 경우 배플 및 여러 재료 연결이 포함될 수 있습니다.

젖은 구성품은 완전한 조립품으로 간주되어야 합니다. 주 용기 라이닝의 호환성이 매체와 접촉하는 모든 구성 요소의 적합성을 자동으로 설정하지는 않습니다. 샤프트 관련 구성품, 씰, 개스킷 및 기타 액세서리에는 자체 재료 및 작동 상태 점검이 필요합니다.

교반기 선택도 장비 설계에 영향을 미칩니다. 필요한 혼합 성능, 액체 특성, 예상되는 고형분 함량, 작동 속도 및 용기의 기하학적 구조가 구성에 영향을 미칠 수 있습니다. 제조 세부 사항이 확정되기 전에 기계적 부하와 교반기 어셈블리와 라이닝 용기 사이의 인터페이스를 검토해야 합니다.

• 혼합할 재료와 작동 중 예상되는 변경 사항을 정의합니다.
• 교반기가 필요한지 여부를 지정하고 관련 혼합 요구 사항을 제공하십시오.
• 샤프트 입구 배열, 씰, 계측 및 기타 프로세스 인터페이스를 식별합니다.
• 내부 젖은 표면의 청소 방법과 접근성을 검토합니다.

혼합 응용 분야에는 용량만을 기준으로 용기를 선택하는 것이 아니라 조화로운 기계 및 화학 엔지니어링이 필요합니다.

표에는 일반적인 기능적 차이점이 나와 있습니다. 최종 건설 세부 사항은 의도된 공정 조건에 맞게 설정되어야 합니다.

6. 용량, 크기 및 장비 레이아웃

용량은 중요한 매개변수이지만 프로세스 용기의 크기나 적합성을 완전히 정의하지는 않습니다. 공칭 부피가 동일한 두 용기는 높이, 직경, 헤드 형상, 지지 장치 배열 및 연결 레이아웃이 다를 수 있습니다.

작업량 및 공칭 용량

공칭 부피는 용기의 명시된 용량을 나타내는 반면, 작업 부피는 정상 작동 중에 유지되거나 처리되도록 의도된 양입니다. 교반, 증기 생성, 거품, 팽창 또는 기타 공정 동작을 위해 충분한 공간이 필요할 수 있는 반응기와 혼합 탱크의 경우 구별이 특히 중요합니다.

적절한 작동 충진 수준은 공정 및 용기 설계에 따라 다릅니다. 필요한 마진은 여러 애플리케이션에서 동일하다고 가정하기보다는 평가해야 합니다.

전체 치수 및 설치 공간

최대 허용 높이, 직경 및 전체 봉투를 확인하십시오. 사용 가능한 접근 경로, 도어 및 개구부 크기, 리프팅 배열, 구조적 여유 공간, 유지 관리 공간 및 인근 장비의 위치를 ​​고려하십시오.

운송 및 설치 제약도 선박 구성에 영향을 미칠 수 있습니다. 작동 위치에 적합한 선박이라도 건물 내부로 이동하거나 기초 위에 배치하는 방법에 대한 별도의 검토가 필요할 수 있습니다.

지원 및 연결 장비

지지 다리, 스커트, 브래킷, 리프팅 기능 및 기초 인터페이스는 구조 설계 및 현장 조건과 일치해야 합니다. 연결된 펌프, 교반기 드라이브, 기기 및 배관은 추가 부하 또는 공간 요구 사항을 부과할 수 있습니다.

레이아웃은 작동 지점과 검사 영역에 대한 적절한 접근을 허용해야 합니다. 유지 관리 요구 사항은 계약이 마무리되기 전에 고려하면 해결하기가 더 쉽습니다.

치수도면이 필요한 경우

초기 논의 중에는 예비 프로세스 설명이 적절할 수 있지만 설계가 진행됨에 따라 치수 배열이 점점 더 중요해집니다. 도면에는 주요 치수, 노즐 위치, 지지점, 접근 개구부 및 인접 장비와의 관련 인터페이스가 식별되어야 합니다.

플랜트 연결이 이미 존재하는 경우 제안된 용기를 사용 가능한 배관 레이아웃과 비교하여 확인해야 합니다. 제조 도면이 승인되기 전에 필요한 편차를 식별하고 해결해야 합니다.

10. 일반적인 선택 및 설계 실수

의도한 서비스를 완전히 정의하지 않고 짧은 제품 설명에 의존하여 장비를 선택할 때 몇 가지 문제가 발생할 수 있습니다. 대부분은 보다 완전한 프로세스 설명과 기술 사양의 조기 검토를 통해 줄일 수 있습니다.

화학명만으로 선택하기

용기에 산, 알칼리 또는 용매가 들어 있다는 사실을 아는 것만으로는 호환성 평가를 완료하는 데 충분하지 않습니다. 농도, 혼합물, 온도, 노출 기간, ​​청소 방법 및 라이닝 구성이 모두 중요할 수 있습니다.

더 나은 접근 방식:전체 공정 매체와 예상 작동 범위를 제공한 후 실제 응용 분야에 대한 적합성을 확인하십시오.

공칭 용기 용량만 제공

용량 수치는 전체 용기 형상, 허용되는 작업량, 교반기 배열 또는 연결 레이아웃을 결정하지 않습니다. 치수 정보가 부족하면 장비를 기존 플랜트에 쉽게 통합할 수 없게 될 수 있습니다.

더 나은 접근 방식:작업량, 전체 크기, 현장 제한, 프로세스 요구 사항 및 필수 연결을 함께 지정합니다.

화학적 저항성을 가정하면 진공 적합성이 확립됩니다.

화학적 저항성과 압력차에 대한 저항성은 다양한 엔지니어링 문제를 해결합니다. 라이닝과 지지 구조는 의도된 진공 조건과 관련 작동 온도에 대해 평가되어야 합니다.

더 나은 접근 방식:최소 절대 압력, 노출 기간, ​​온도 및 예상 진공 주기를 명시적으로 명시합니다.

씰 및 보조 구성품이 내려다보이는 곳에 위치

호환 가능한 메인 라이닝은 모든 씰, 개스킷, 교반기 구성품, 사이트 글라스 또는 기기 연결의 적합성을 확립할 수 없습니다. 각 관련 습식 구성요소는 전체 시스템의 일부를 구성합니다.

더 나은 접근 방식:주 용기를 평가가 필요한 유일한 구성 요소로 취급하는 대신 기술 검토에 액세서리 및 연결 재료를 포함시킵니다.

노즐 위치 확정이 너무 늦음

연결 위치를 늦게 변경하면 내부 형상, 배관 정렬, 접근 및 완성된 라이닝 구성에 영향을 미칠 수 있습니다. 또한 인근 장비나 설치 간격과 충돌이 발생할 수도 있습니다.

더 나은 접근 방식:제조 도면이 승인되기 전에 치수 배열과 노즐 일정을 검토하세요.

검사 요구 사항을 정의되지 않은 채로 두기

부식 방지 용기에 대한 일반적인 요청에는 완성된 라이닝을 검사하는 방법이나 승인을 결정하는 기준이 설명되어 있지 않습니다. 세부정보가 누락되면 최종 검토 중에 의견 차이가 발생할 수 있습니다.

더 나은 접근 방식:생산이 시작되기 전에 적용 가능한 표준, 검사 절차, 승인 기준 및 필수 기록에 동의하십시오.

14. 최종 선정 고려사항

적합한 선택PTFE 라이닝 장비화학 매체, 라이닝 구성, 용기 구조, 작동 조건 및 프로세스 인터페이스에 대한 조정된 평가가 필요합니다. 반응기, 저장 탱크, 수용기 및 혼합 탱크는 서로 다른 기능을 수행하므로 해당 구성은 교체 가능한 컨테이너로 취급하기보다는 의도된 임무에 맞게 개발되어야 합니다.

완전한 기술 사양에서는 화학 성분 및 농도, 온도, 양압 또는 진공, 용량, 치수, 연결 위치, 액세서리 및 검사 기준을 정의해야 합니다. 설계 검토 중에는 설치, 청소, 유지 관리 및 예측 가능한 프로세스 변화도 고려해야 합니다.

이러한 세부 정보를 조기에 제공하면 제안된 장비를 평가하기 위한 명확한 기반을 구축하는 데 도움이 됩니다. 또한 누락된 정보를 식별하고, 프로세스 연결을 조정하고, 제조가 시작되기 전에 설계 요구 사항을 확인하는 것이 더 쉬워졌습니다.
