PTFE 라이닝 산업용 화학 파이프라인

Zhuoyan PTFE 라이닝 산업용 화학 파이프라인은 부식성이 높은 화학 매체를 안전하고 효율적으로 운송하도록 설계된 복합 배관 시스템입니다. 배관은 구조적 강도와 내압성을 제공하는 탄소강 외부 쉘과 내식성을 제공하는 PTFE 내부 라이닝으로 구성됩니다.

산업용 부식 방지 라이닝 분야에서 10년 이상의 경험을 보유한 Zhuoyan은 PTFE 라이닝 파이프의 무결성과 서비스 수명을 보장하기 위한 고급 제조 공정을 개발했습니다. 이 제품은 정밀화학, 석유화학, 제약, 살충제, 반도체, 환경 보호 등 산업의 요구 사항을 충족하도록 설계되었습니다. 이 제품은 다양한 공칭 직경과 길이로 제공되며 특정 작동 조건 및 설치 요구 사항에 맞게 맞춤화할 수 있습니다.

What is PTFE Lined Pipeline?

PTFE 라이닝 파이프는 내부 ​​표면이 폴리테트라플루오로에틸렌(PTFE) 층으로 덮인 내부식성 파이프입니다. 종종 "플라스틱의 왕"이라고 불리는 PTFE는 뛰어난 화학적 불활성, 넓은 작동 온도 범위 및 들러붙지 않는 특성으로 유명한 고성능 불소수지입니다.

내부 라이닝은 운반되는 매체와 금속 파이프 벽 사이의 장벽 역할을 하여 화학물질이 강철 기판을 부식시키는 것을 방지합니다. 이 설계는 농축된 산(황산, 염산, 질산, 왕수), 강알칼리, 할로겐(염소, 불소, 브롬, 요오드) 및 다양한 유기 용매와 같은 부식성이 높은 매체를 취급할 때 특히 중요합니다. PTFE 라이닝은 금속 파이프를 부식으로부터 보호하여 배관 시스템의 수명을 연장하고 유지 관리 비용을 줄이며 공정 유체의 안전성과 순도를 보장합니다. Zhuoyan의 PTFE 라이닝 파이프는 고품질 PTFE 수지와 고급 라이닝 기술을 사용하여 제조되어 내식성이 필요한 환경에서도 안정적인 성능을 제공합니다.

주요 특징 및 장점

1. 우수한 내화학성: PTFE 라이닝은 강산, 강알칼리, 유기용제, 할로겐 및 산화제를 포함한 광범위한 부식성 물질에 대해 탁월한 저항성을 나타냅니다. 이는 부식성이 높은 화학 물질을 취급할 때에도 안정적인 작동을 보장하여 부식으로 인한 파이프라인 고장 위험을 최소화합니다.

2. 넓은 작동 온도 범위:Zhuoyan PTFE 라이닝 산업용 화학 파이프라인은 넓은 온도 범위에서 안정적으로 작동할 수 있습니다. 이러한 광범위한 열 안정성 덕분에 파이프는 극심한 온도 변동과 관련된 작동 조건에 적합합니다.

3. 높은 불투수성: 조밀하고 결정성이 높은 PTFE 라이닝은 염소, 산소, 수증기, 염산과 같은 가스 및 액체에 대한 탁월한 불투과성을 나타냅니다. 이러한 불투수성은 부식성 매체가 라이닝에 침투하여 강철 기판을 부식시키는 것을 방지하는 데 중요합니다.

4. 마찰이 적고 달라붙지 않는 표면:PTFE는 고체 재료 중에서 마찰 계수가 가장 낮은 것 중 하나입니다. 달라붙지 않는 자체 청소 표면은 침전물 축적을 방지하고 흐름 저항을 줄이며 막힘 위험을 최소화합니다. 이 특성은 제품 순도가 필수적인 공정이나 중합 또는 침전 경향이 있는 매체를 취급할 때 특히 유용합니다.

작동 원리 및 생산 공정

PTFE 라이닝 파이프라인의 작동 원리는 강철 쉘의 기계적 특성과 PTFE 라이닝의 내화학성의 시너지적 조합에 의존합니다. 강철 파이프는 압력과 기계적 하중을 억제하는 구조적 무결성을 제공하는 반면, PTFE 라이닝은 부식성 유체와 금속 기판 사이의 접촉을 방지하는 화학적으로 불활성인 장벽 역할을 합니다.

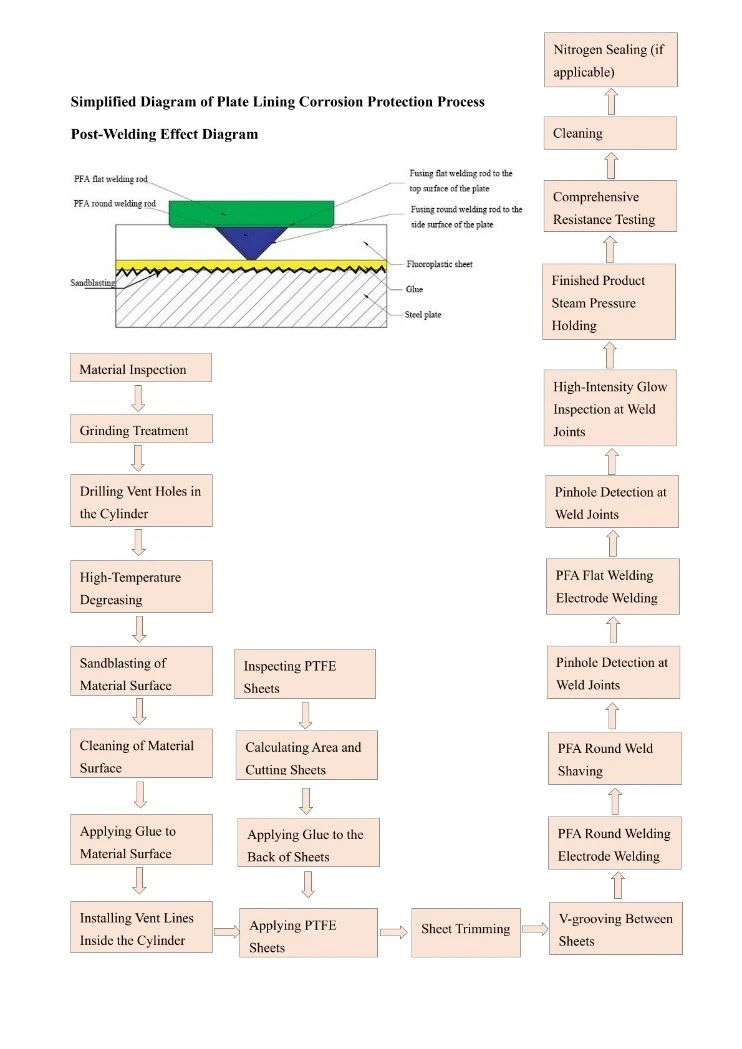

고품질 PTFE 라이닝 파이프의 제조에는 최종 제품의 무결성과 성능을 보장하기 위한 일련의 정밀하고 제어된 단계가 포함됩니다. 이 프로세스에는 다음이 포함됩니다.

1. 재료 검사:강관 및 PTFE 수지를 포함한 원자재의 품질 및 규정 준수 여부를 검사합니다.

2. 표면 준비:강관의 내면은 연삭, 고온 탈지, 샌드블래스팅 등의 공정을 거쳐 깨끗하고 거칠어진 표면으로 되어 접착력이 향상됩니다.

3. 프라이머/접착제 도포:강철과 PTFE 라이닝 사이의 결합 강도를 향상시키기 위해 준비된 강철 표면에 특수 프라이머 또는 접착제가 도포됩니다.

4. 안감 설치:PTFE 라이너가 강관에 삽입됩니다. 이는 축소 다이를 통해 약간 큰 라이너를 당겨서 강철 벽에 대해 팽창시키거나 라이너 주위에서 강철 파이프를 기계적으로 줄이는 스웨이징 공정을 사용하는 등 다양한 방법을 통해 달성할 수 있습니다. 직경이 더 큰 파이프의 경우 시트 라이닝 공정에는 강철 표면과 PTFE 시트 모두에 접착제를 도포한 다음 특수 기술을 사용하여 조심스럽게 접착하는 작업이 포함됩니다.

5. 소결/융합:조립된 파이프는 온도 조절 오븐에서 특정 온도 프로파일로 가열되어 PTFE를 융합하고 접착제를 경화시키며 라이닝의 잔류 응력을 완화합니다. 이 단계는 또한 PTFE가 강철 벽에 단단히 밀착되도록 합니다.

품질 관리 및 테스트:

완성된 파이프는 육안 검사, 두께 측정, 핀홀 감지를 위한 전기 스파크 테스트, 접착 테스트 등 엄격한 테스트를 거쳐 라이너의 품질과 무결성을 보장합니다.

사양 및 모델

Zhuoyan은 다양한 표준 크기와 구성으로 PTFE 라이닝 파이프를 제공합니다. 다음은 일반적인 사양입니다. 요청 시 사용자 정의 크기를 사용할 수 있습니다.

응용 분야

Zhuoyan PTFE 라이닝 파이프라인은 내식성, 순도 및 신뢰성이 가장 중요한 산업에서 광범위하게 사용됩니다. 일반적인 응용 분야는 다음과 같습니다.

정밀 화학 산업: 부식성 중간체, 산 및 용매 운송.

석유화학 산업: 정제 및 석유화학 공정에서 공격적인 매체 처리.

제약 산업: 제품 순도가 중요한 고순도 화학 물질 및 활성 제약 성분(API)을 이전합니다.

농약 산업: 부식성 원료 및 완제품 운송.

반도체 산업: 고순도, 부식성 공정 화학물질 및 폐기물 흐름 운송.

환경 보호: 부식성 폐산, 알칼리 및 산업 폐수 처리.

클로르-알칼리 산업: 염소, 가성소다 및 기타 부식성이 높은 매체의 운송.

전력 산업: 연소가스 탈황(FGD) 시스템 및 발전소의 부식성 화학물질 처리.

사용시 주의사항

Zhuoyan PTFE 라이닝 파이프라인의 최적의 성능과 긴 서비스 수명을 보장하려면 다음 예방 조치를 준수해야 합니다.

1. 온도 제한:PTFE 라이닝의 최대 온도 등급 이상(예: 표준 등급의 경우 160°C 초과)에서 파이프라인을 지속적으로 작동하지 마십시오. 이로 인해 연화, 변형 및 서비스 수명 단축이 발생할 수 있습니다.

2. 압력 관리: 작동 압력이 지정된 압력을 초과하지 않는지 확인합니다.평가. 라이닝과 플랜지에 기계적 응력이 가해지지 않도록 급격한 압력 서지를 피해야 합니다.

3. 화학적 호환성:PTFE는 대부분의 화학물질에 내성이 있지만 고온에서 용융된 알칼리 금속과 불소 원소에 의해 공격받기 쉽습니다. 특이하거나 극단적인 매체에 대해 Zhuoyan과 화학적 호환성을 확인하십시오.

4. 설치:플랜지에 과도한 응력이 가해져 누출이 발생하는 것을 방지하려면 플랜지를 올바른 토크로 균일하게 조여야 합니다. 처짐이나 진동을 방지하려면 파이프를 적절하게 지지해야 합니다.

5. 손질:PTFE는 크리프 저항이 상대적으로 낮습니다. 라이닝을 영구적으로 변형시킬 수 있는 국부적인 점하중이나 날카로운 충격을 피하십시오.

6. 점검:파이프라인, 특히 플랜지 연결부와 고온 또는 압력 주기에 노출된 영역을 정기적으로 검사하여 누출 징후나 플랜지 개스킷 성능 저하가 있는지 확인하십시오.

7. 사전 시운전:PTFE 라이닝의 손상을 방지하려면 시동 전에 파이프라인 시스템이 깨끗하고 잔해물이 없는지 확인하십시오.

FAQ

Q1: Zhuoyan PTFE 라이닝 파이프의 최대 작동 온도는 얼마입니까?
A1: 표준 PTFE 라이닝 파이프는 최대 약 160°C까지 지속적으로 작동할 수 있습니다. 더 높은 온도가 필요한 응용 분야의 경우 Zhuoyan은 엔지니어링 솔루션을 제공하고 PFA와 같은 대체 재료를 추천할 수 있습니다.

Q2: PTFE 라이닝은 어떻게 침투에 저항합니까?
A2: Zhuoyan은 고밀도 PTFE와 정밀한 라이닝 공정을 사용하여 조밀하고 두꺼운 라이너를 형성합니다. 이 구조는 가스 및 액체 침투에 대한 높은 장벽을 제공하여 부식 공격으로부터 강철 쉘을 보호합니다.

Q3: 어떤 길이와 직경을 사용할 수 있나요?
A3: 표준 공칭 직경 범위는 DN25 ~ DN600(1" ~ 24")이며 직경에 따라 최대 길이는 6000mm입니다. 특정 프로젝트 요구 사항을 충족하기 위해 맞춤형 크기와 길이를 제작할 수 있습니다.

Q4: 특정 애플리케이션에 대한 맞춤형 견적을 받으려면 어떻게 해야 합니까?
A4: 매체 구성, 온도, 압력 및 원하는 파이프 치수와 같은 공정 조건에 대해서는 Zhuoyan에 직접 문의하십시오. 당사의 기술팀은 귀하의 특정 요구 사항에 따라 맞춤형 솔루션과 견적을 제공할 것입니다.
