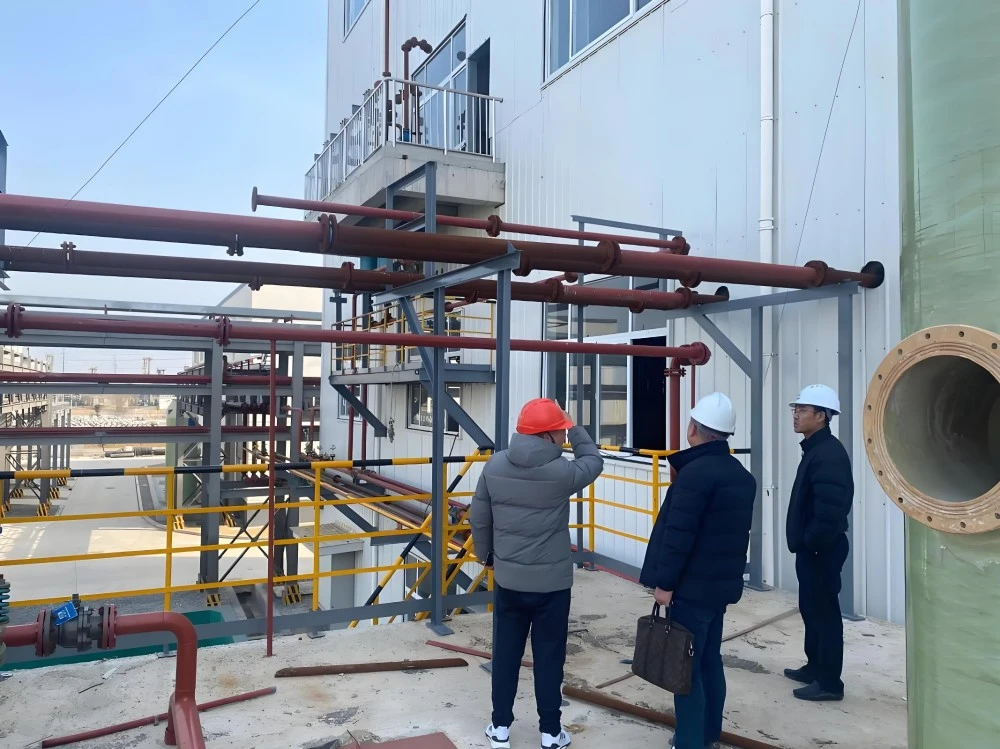

중국 Zhuoyan 공장에서 제공하는 PTFE 라이닝 산업용 화학 운송 파이프라인은 탄소강 외부 쉘과 PTFE(폴리테트라플루오로에틸렌) 내부 라이너로 구성된 복합 배관 시스템입니다. 강철 외층은 기계적 강도와 압력 지지력을 제공하는 반면, PTFE 라이너는 부식성 화학물질에 대한 저항성을 제공합니다. 이러한 조합을 통해 파이프라인은 화학, 제약 및 산업 처리 환경에서 공격적인 매체를 운반하는 데 적합합니다.
PTFE 라이닝 산업용 화학 물질 수송 파이프라인은 내부가 PTFE 플라스틱 층으로 코팅된 탄소강 파이프입니다. PTFE 라이너는 이송되는 유체와 강철 파이프 벽 사이의 장벽 역할을 하여 강철 구조물의 부식을 방지합니다. 라이너는 압출, 압축성형, 시트 라이닝 등의 공정을 거쳐 제작된 후 강관 내부에 삽입되어 고정됩니다. 결과 제품은 강철의 기계적 특성과 PTFE의 내화학성을 결합합니다.
| 매개변수 | 사양 |
| 안감 소재 | PTFE(폴리테트라플루오로에틸렌) |
| 외부 파이프 재질 | 탄소강, 스테인레스 스틸 사용 가능 |
| 공칭 직경 | DN25 ~ DN600 (1" ~ 24") |
| 길이 | 6000mm(DN 150); ≤ 4000mm(DN > 150) |
| 온도 범위 | 일반 -40°C ~ +230°C |
| 작동 압력 | 주변 온도에서 최대 3.0 MPa; 200°C에서 1.6MPa |
| 진공 저항 | -0.098 MPa (-40°C ~ +230°C 이내) |
| 플랜지 표준 | HG, GB, DIN, ANSI, JIS |
PTFE 라이너는 이송된 부식성 매체를 탄소강 파이프 벽에서 물리적으로 격리합니다. 라이너의 과불화 탄소 구조는 대부분의 화학 물질과 반응하지 않는 표면을 만들어 매체가 강철 기판에 접촉하여 부식되는 것을 방지합니다. 강철 외부 쉘은 라이너를 지지하고 시스템 압력을 견디는 반면, PTFE 라이닝은 다양한 작동 온도에서 그 특성을 유지합니다. 통풍구는 강철 쉘에 통합되어 침투된 가스가 빠져나갈 수 있도록 하여 라이너 붕괴를 방지하고 라이너 무결성을 조기에 표시합니다.
화학적 불활성: PTFE 라이닝 산업용 화학 운송 파이프라인은 고온에서 용융된 알칼리 금속, 원소 불소 및 특정 방향족 탄화수소를 제외하고 대부분의 산, 알칼리, 유기 용매 및 화학 매체에 내성을 갖습니다.
넓은 온도 범위: 라이너는 -40°C ~ +230°C까지 저온에서 부서지거나 고온에서 녹지 않고 안정적인 성능을 유지합니다.
저마찰 표면: PTFE 라이닝은 마찰계수가 낮아 유동저항이 감소하고 소재의 접착을 방지합니다.
붙지 않는 속성: 라이너 표면의 표면장력이 낮아 작업 중 막힘 위험을 최소화합니다.
통풍구: 강철 쉘에는 통풍구가 있어 가스 투과가 빠져나가고 라이너 고장에 대한 조기 경고를 제공합니다.
· 부식성 산, 알칼리, 용제를 취급하는 화학 처리 공장
· 고순도 수액이송이 요구되는 의약품 제조
· 화학물질 유통 시스템을 위한 반도체 산업
· 공격적인 매체를 이용한 정밀화학 생산
· 부식성 슬러리 및 가스 운송을 위한 석탄 화학 산업
· 화학 처리 시스템을 취급하는 발전소
· 부식성 유출수를 관리하는 폐수처리시설
보관 및 취급: PTFE 라이닝 산업용 화학물질 수송 파이프라인은 서늘하고 건조한 실내에 보관해야 합니다. 플레어 면이 손상되지 않도록 보호하려면 설치 전까지 엔드 보드를 그대로 유지해야 합니다. 운반 중에는 보어 내부에 물체를 넣거나 파이프를 떨어뜨리지 마십시오. 라이너는 상대적으로 부드럽고 충격에 의해 손상될 수 있습니다.
설치시 주의사항: 라이닝된 제품에 용접, 브레이징, 납땜, 화염 절단 작업을 수행하지 마십시오. 라이닝이 손상되고 유독 가스가 발생할 수 있습니다. PTFE 라이닝 품목을 서로 연결할 때 일반적으로 개스킷이 필요하지 않습니다. 이종 재료(유리, 세라믹 등)에 연결할 때는 PTFE 봉투 개스킷 또는 유사한 장치를 사용하십시오.
통풍구 검사: 통풍구를 정기적으로 점검하여 누출 징후가 있는지 확인하십시오. 제품이 통풍구에서 누출되는 경우 해당 품목을 즉시 서비스에서 제거하십시오. 페인트나 기타 물질로 통풍구를 막지 마십시오.
볼트 토크: 토크 렌치를 사용하여 상온에서 대각선 순서로 볼트를 조이십시오. 시운전 후 또는 초기 전체 프로세스 주기가 끝난 후 최소 24시간 후에 모든 볼트를 다시 조이고 매년 다시 확인하십시오.
Q1: PTFE 라이닝 파이프는 어떤 매체를 운반할 수 있습니까?
A1:PTFE 라이닝 파이프는 대부분의 산, 알칼리, 유기 용제 및 부식성 화학 물질을 운반하는 데 적합합니다. 고온에서 용융된 알칼리 금속, 불소 원소 또는 특정 방향족 탄화수소에는 권장되지 않습니다.
Q2: 작동 온도는 무엇입니까?
A2:표준 PTFE 라이닝 파이프는 -40°C ~ +230°C 내에서 작동합니다.
Q3: PTFE 라이닝 파이프를 연결할 때 개스킷이 필요합니까?
A3:PTFE 라이닝 품목을 유사한 제품에 연결할 때는 일반적으로 개스킷이 필요하지 않습니다. 다른 재료에 연결할 때는 PTFE 봉투 개스킷 또는 유사한 장치를 사용하는 것이 좋습니다.
Q4: 통풍구는 어떤 용도로 사용되나요?
A4:통풍구는 침투된 가스가 라이너와 강철 쉘 사이에서 빠져나가도록 하여 라이너 붕괴를 방지합니다. 또한 누출이 발생할 경우 라이너 고장을 조기에 표시합니다.
질문 5: PTFE 라이닝 파이프를 현장에서 용접하거나 수정할 수 있습니까?
A5:아니요. 라이닝된 제품에서는 용접, 브레이징, 납땜 또는 화염 절단을 수행해서는 안 됩니다. 이러한 공정은 라이닝을 손상시키고 독성 가스를 생성할 수 있기 때문입니다.
