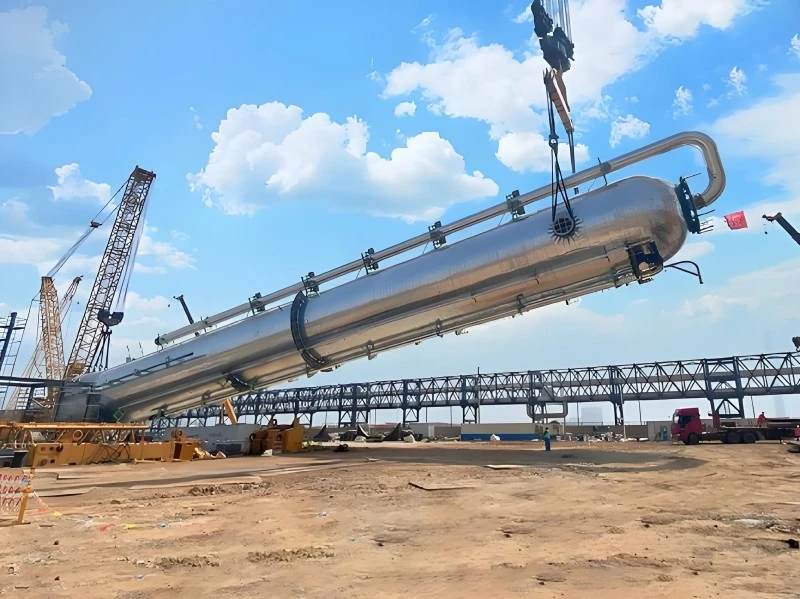

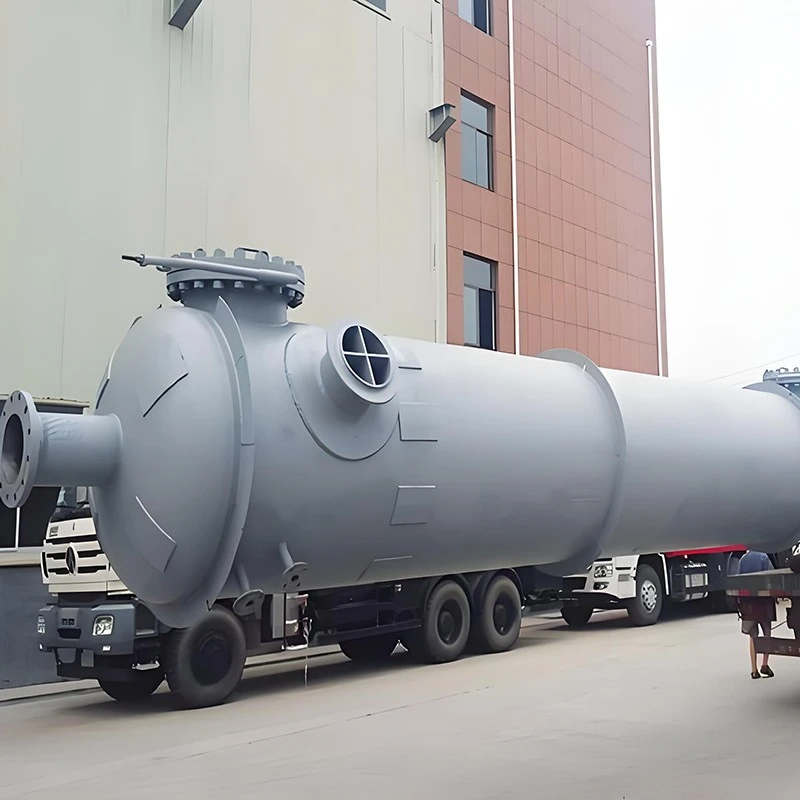

PFA 코팅 화학 증기 분리 컬럼

PFA 코팅 화학 증기 분리탑은 용융 스프레이 PFA 부식 방지 코팅을 적용한 증기상 분별탑으로 시트 적층형 PTFE 라이닝 증류탑과 기능적으로 다릅니다. 두꺼운 불소중합체 시트를 접착하는 대신 밀도가 높은 PFA 코팅을 탄소강 기판에 열 융합합니다. 금속 이온 침출에 대한 엄격한 제어가 필요한 고순도 증기 매체 작업 시나리오에 탁월합니다. 뜨거운 부식성 혼합 증기는 타워 내부 내부의 증기-액체 역류 물질 전달을 완료합니다. 연속적인 고밀도 PFA 장벽은 뜨거운 산, 할로겐 함유 및 산화 증기를 금속 껍질에서 분리하여 증류액의 금속 이온 오염을 방지합니다. 해외 고순도 화학 정제, 의약품 중간체 정류 및 반도체 시약 재활용 프로젝트에 널리 사용됩니다.

작동 원리

1. 재료의 부식 방지 원리

- 외부 기판: Q345R 압력 용기 탄소강 쉘은 기계적 하중, 작동 압력 및 외부 풍하중을 견뎌냅니다. -내부 보호 장벽: PFA(Perfluroalkoxy) 불소 중합체 분말을 타워 내벽, 맨홀 및 노즐 표면에 용융 분사하고 열 경화하여 조밀하고 연속적인 박막 코팅을 형성합니다. 안정적인 탄소-불소 분자 결합 덕분에 경화된 PFA 코팅은 탁월한 화학적 관성을 제공하고 뜨거운 부식성 증기의 침투를 차단하며 비금속 이온이 증류액으로 용해되는 것을 방지하여 부식 방지 및 고순도 보호를 모두 달성합니다.

2. 증기 분리 공정 논리 일치

뜨거운 혼합 부식성 증기가 탑 바닥으로 들어가 위쪽으로 올라갑니다. 응축된 환류 액체는 타워 패킹/분배기 구성 요소를 가로질러 아래쪽으로 흐릅니다. 기화-응축 물질이동을 반복하여 다성분분별을 실현합니다. 상승하는 모든 뜨거운 증기는 PFA 코팅 표면에만 접촉합니다. 이 컬럼은 주로 열에 민감한 부식성 공급원료의 진공 정류, 고순도 시약 정제, 할로겐 함유 용매 증기 분별 등 증기상 중심 분리 워크플로우에 사용됩니다. 응축기 및 PFA 코팅 수용 용기와 연결하여 완전한 고순도 증기 분리 폐쇄 루프를 구축할 수 있습니다.

핵심 제품 장점

1. 초저 금속 이온 침출 성능 열 융합된 고밀도 PFA 코팅은 이온 침전 위험을 줄이고 고순도 증류액 생산에 매우 적합하며 부분적인 GMP 및 반도체 등급 시약 정제 요구 사항을 충족합니다.

2. 복잡한 타워 내부 구조에 대한 우수한 적응성 용융 스프레이 코팅 공정은 노즐 모서리, 재분배기 지지대 및 작은 직경의 타워 섹션과 같이 시트 기반 PTFE 라이닝에 설치 장애를 가져오는 복잡한 모양을 커버합니다.

3. 균일하고 얇은 연속 차단층 PTFE 시트 라이닝에 일반적으로 나타나는 시트 접합 용접 이음새가 없습니다. 뜨거운 증기 순환 작업 조건에서 용접 간격을 따라 증기 침투의 숨겨진 위험을 낮춥니다.

4. 유연한 진공 증기상 작동 열에 불안정한 부식성 증기의 진공 증류에 적합합니다. 적절하게 경화된 PFA 코팅은 안정적인 부압 증기 환경에서 접착력을 유지합니다.

5. 모듈식 타워-섹션 조합 설계 편리한 장거리 운송 및 현장 조립을 위한 세그먼트 조립 타워-섹션; 내부를 교체하여 분리 정밀도를 조정할 수 있습니다.

6. 시스템 간 호환성 HG20536 부식 방지 플랜지와 함께 사용 가능하며 완전한 분리 루프 구성을 위해 PFA 코팅 또는 PTFE 라이닝 파이프 밸브 및 수신 장비와 도킹할 수 있습니다.

완전한 기술 사양표

주요 응용 분야

고순도 부식성 증기 분류 시나리오를 대상으로 하며 동남아시아 및 중동 고급 화학 제조 공장을 포괄하는 수출 기록:

1. 정밀화학 고순도 용매증기 정류 및 정제

2. 낮은 금속 불순물 요구 사항을 충족하는 제약 중간 진공 증기 분리

3. 반도체 보조시약 부식성 증기 회수 및 분별

4. 할로겐 함유 특수화학 증기상 분리공정

5. 열에 민감한 부식성 매체 진공 증류 프로젝트

6. 파일럿 규모의 고순도 부식성 증기 분리 테스트 워크샵

조작상의 주의사항

1. 매체 제한: PFA 코팅은 대부분의 산, 알칼리 및 유기 증기에 저항합니다. 불소중합체 재료를 분해할 수 있는 용융된 알칼리 금속 및 삼불화염소에 장기간 노출되지 않도록 하십시오. 무거운 고체 입자가 함유된 증기에는 권장되지 않습니다. 단단한 모래는 코팅 표면을 마모시킵니다.

2. 온도 변화 억제: 급격한 열충격을 방지합니다. 가열/냉각 속도는 시간당 10℃ 이하로 제어됩니다. 날카로운 냉간 교대는 코팅 미세 균열 및 박리를 유발할 수 있습니다.

3. 진공 작동 한계: 최대 진공 정격 -0.07MPa를 초과하지 마십시오. 과도한 부압은 강철 기판에서 코팅이 벗겨질 위험을 증가시킵니다.

4. 조립 보호: 내부 설치 중에 날카로운 금속 부품이 PFA 코팅 내부 표면을 긁거나 충격을 가하는 것을 엄격히 방지하십시오.

5. 현장 수정 금지: 타워 쉘에 대한 현장 용접, 연삭 또는 드릴링이 금지됩니다. 고온 작동은 PFA 코팅의 접착력을 파괴합니다.

6. 증기 공급 요구 사항: 공급 증기는 고체 입자 캐리오버를 최대한 줄여야 합니다. 연마 입자가 코팅에 미치는 영향을 줄이기 위해 프런트 엔드 필터 장치를 제안합니다.

정기 유지 관리 가이드

1. 정기 코팅 검사: 6~9개월마다 스파크 누출 감지 및 코팅 두께 측정을 수행합니다. 증기 정련에 취약한 노즐 모서리와 타워 섹션 플랜지 전환 영역에 중점을 둡니다.

2. 내부 청소 : 맨홀을 열기 전 탑을 완전히 식힌 후 압력을 빼줍니다. 부드러운 비금속 도구와 호환되는 용제 순환 플러싱만 채택하십시오. 강철 와이어 브러시 및 하드 스크레이퍼는 코팅 스크래치 손상을 방지하기 위해 엄격히 금지됩니다.

3. 플랜지 밀봉 검사: PFA 복합 개스킷을 분기별로 확인합니다. 노후/변형된 개스킷을 적시에 교체하여 접합 위치에서 증기 누출을 막으십시오.

4. 타워 내부 점검: 연간 폐쇄 기간 동안 청소를 위한 테이크아웃 포장 및 재분배기; 대량 전달 효율을 보장하기 위해 코킹 증기상 침전물을 제거합니다.

5. 외부 쉘 유지 관리: 실외 장착 기둥의 경우 2년마다 외부 방청 페인트를 검사합니다. 대기 부식으로부터 탄소강 기판을 보호하기 위해 벗겨진 페인트를 수리합니다.

6. 예비 부품 관리: 일치하는 PFA 복합 가스켓을 저장합니다. 일반 금속 개스킷은 부식 방지 밀봉 액세서리를 대체할 수 없습니다. 국부적인 코팅 물집이나 벗겨짐이 나타나면 제조업체에 문의하여 전문적인 수리를 받으십시오. 현장에서 자체 접착식 패치 수리를 수행하지 마십시오.

FAQ

Q1: PFA 코팅 화학 증기 분리 컬럼과 PTFE 라이닝 증류 컬럼의 핵심 차이점은 무엇입니까?

A: 이 제품은 시트 용접 이음새가 없는 용융 스프레이 열 경화 PFA 얇은 코팅을 채택하여 저이온 침출 고순도 증기상 작업 조건에 탁월합니다. PTFE 라이닝 타워는 두꺼운 불소중합체 시트 라미네이션을 사용하며 심각한 액상 침수 침식에서 더 나은 성능을 발휘합니다.

Q2: PFA 코팅 타워를 장기간 고진공 증기 증류로 작동할 수 있습니까?

A: 0.07 MPa 진공 하에서 안정적인 작동; 설계 진공 값을 초과하지 마십시오. 과도한 진공은 코팅 박리 위험을 유발할 수 있습니다.

Q3: 이 코팅 타워는 고체 연마 입자가 포함된 증기에 적합합니까?

답변: 권장되지 않습니다. 증기에 의해 운반된 단단한 고체 입자는 PFA 코팅을 마모시킵니다. 입자를 완전히 제거할 수 없는 경우 전면 입자 제거 필터링 장치를 설치하십시오.

Q4: 분리 정밀도 조정을 위해 타워 내부를 현장에서 교체할 수 있습니까?

A: 모듈식 타워 섹션 설계로 종료 중에 내부 교체가 가능합니다. 분해 조립 작업 중 내부 PFA 코팅이 긁히지 않도록 주의하십시오.

Q5: 각 PFA 코팅 증기 분리 컬럼은 배송 전에 어떤 검사 항목을 완료해야 합니까?

A: 각 타워는 코팅 두께 균일성 테스트, 전체 벽 스파크 스캐닝 및 유압 유지 견고성 이중 검증을 거칩니다.

Q6: 공식 보증에는 어떤 내용이 포함되나요?

A: 탄소강 쉘은 10년 구조 보증을 제공합니다. PFA 코팅 5년 보증(스크래치, 입자 마모 및 오작동 손상 제외); 타워 내부 액세서리 2년 보증.
