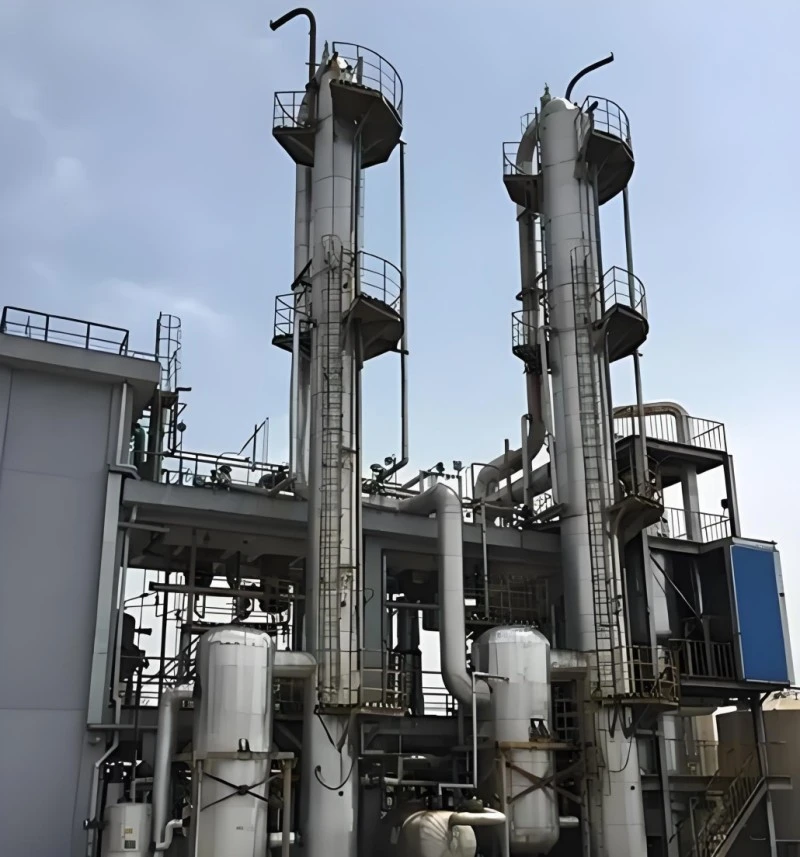

PTFE 라이닝 화학 증류탑

PTFE Lined Chemical Distillation Column은 반응 및 중간체 완충에 사용되는 반응기 및 수용 탱크와 달리 물질 이동 분리 전용 장비입니다. 증기-액체 역류 접촉을 처리하여 혼합된 부식성 성분의 분류를 실현합니다. 탄소강 외부 쉘은 구조적 견고성을 제공합니다. 이음매 없는 PTFE 내부 라이닝은 금속 기판에서 뜨거운 부식성 증기를 격리하여 금속 이온 오염과 쉘 침식을 방지합니다. 여러 내부 구성(구조적/무작위 포장, 분배기)을 일치시켜 다양한 분리 순도 목표를 충족할 수 있습니다. 용매 재활용, 불소화합물 정류 및 고순도 시약 정제를 위한 많은 해외 ​​프로젝트에 납품되었습니다.

PTFE 라이닝 화학 증류탑이란 무엇입니까?

PTFE 라이닝 화학 증류탑은 수직 타워형 압력 베어링 분리 장비입니다. 외부 쉘은 압력 용기 등급 탄소강입니다. 내벽, 노즐, 맨홀은 진공 적층 이음매 없는 PTFE 라이닝으로 완전히 덮여 있습니다. 핵심 기능은 증류/정류입니다. 뜨거운 혼합 증기는 위로 올라가고 응축된 액체는 타워 내부 내부에서 아래로 흘러 반복되는 기화-응축 사이클을 통해 구성 요소가 분리됩니다. 본 장비는 교반반응이나 단순정적저장용으로 설계되지 않았습니다. 부식성 증기가 있는 기체-액체 2단계 작업 조건에 중점을 둡니다. 사용자는 분리 요구 사항에 따라 포장 또는 트레이 유형 내부를 선택할 수 있습니다. PTFE 라이닝 반응기, 리시버 탱크 및 응축기로 조립하여 완전한 폐쇄형 정류 공정 루프를 구성할 수 있습니다.

핵심 제품 장점

1. 부식성 증기 저항을 위한 전체 커버리지 라이닝 타워 벽, 노즐 개구부 및 내부 연결 플랜지를 포함한 모든 증기 접촉 표면은 일체형 PTFE 라이닝을 채택하여 뜨거운 산, 알칼리 및 불소 함유 증기 침식을 방지하여 공격적인 증기에 직면한 일반 금속 증류탑의 고장 문제를 해결합니다.

2. 다양한 순도 목표를 위한 맞춤형 타워 내부 구조적 포장, 무작위 포장 및 액체 재분배 장치를 지원합니다. 저비용의 거친 분리 또는 고정밀 미세분획 정제 요구사항을 충족하도록 내부 구성을 조정합니다.

3. 열에 민감한 물질에 대한 우수한 진공 적응성 진공 접착된 PTFE 라이닝은 장기간 부압 정류 시 무결성을 유지하며, 낮은 끓는점 진공 증류가 필요한 열에 불안정한 부식성 부품에 적합합니다.

4. 잔류물이 적고 매끄러운 내부 표면 매끄러운 PTFE 라이닝은 중간 접착력을 줄여 배치 전환 및 내부 청소에 편리합니다. 다중 제품 생산 작업장의 교차 오염 위험을 낮춥니다.

5. 모듈식 타워-섹션 조합 설계 분할된 타워-섹션 모듈식 구조를 채택하여 운송, 현장 조립 및 나중에 현지 내부 부품 교체가 편리하여 전체 유지 관리 비용이 절감됩니다.

6. 통합 표준 플랜지 인터페이스 HG20536 부식 방지 풀라인 플랜지를 채택하여 원스톱 전체 세트 조달을 위해 Zhuoyan 시리즈 라이닝 반응기, 수용 탱크, 파이프라인 및 콘덴서와 원활하게 도킹합니다.

완전한 기술 사양표

전문 모델 선택 제안

1. 분리 목적을 먼저 확인하십시오. 일반 용매의 거친 회수를 위해서는: 저렴한 무작위 포장 구성을 선택하십시오. 고순도 정밀화학/제약 분류의 경우: 고효율 구조화된 포장과 다단계 액체 재분배기를 선택하세요.

2. 증기 구성에 따라 라이닝 두께 선택 일반 산성 증기: 표준 3mm PTFE 라이닝을 채택합니다. 매체에 불산/불화 증기가 포함된 경우 4mm 두께의 불소 라이닝으로 업그레이드하십시오.

3. 진공 작업 조건 알림 장기간 고진공 증류가 필요한 경우 라이닝 박리를 방지하기 위해 진공 라미네이팅 기술을 강화하도록 기술 팀에 알리십시오.

4. 모듈식 타워 섹션 디자인 일치 대형 높이 기둥은 분할된 타워 섹션 분할 디자인을 채택하여 도로 운송 및 현장 조립에 편리합니다. 맞춤형 세그먼트 높이에 대해 플랜트 높이 제한을 제공합니다.

5. 전체 공정 시스템 일치 일치하는 반응기, 수용기 탱크 및 응축기의 도면 매개변수를 제공합니다. 우리 팀은 전체 정류 루프의 제로 변환 도킹을 실현하기 위해 노즐 위치와 플랜지 크기를 최적화합니다.

FAQ

Q1: 이 PTFE 라이닝 화학 증류탑은 장기간 진공 정류 하에서 안정적으로 작동할 수 있습니까? A: 예, 진공 통합형 PTFE 라이닝은 -0.09MPa 음압 하에서 안정적으로 작동할 수 있어 열에 민감한 부식성 매체 진공 증류에 적합합니다.

Q2: 서로 다른 분리 순도 요구 사항에 따라 서로 다른 타워 내부를 변경할 수 있습니까? A: 예, 모듈식 설계는 타워 쉘을 변경하지 않고도 분리 성능을 조정할 수 있도록 포장 및 재분배기 구성 요소의 교체를 지원합니다.

Q3: 이 증류탑은 불산 증기를 함유한 정류에 적합한가요? A: 4mm 두께의 불소 방지 PTFE 라이닝으로 업그레이드한 후 사용할 수 있습니다. 사전에 당사 기술팀에 증기 구성을 알려주시기 바랍니다.

Q4: 초고층 타워는 일체형으로 운반할 수 없습니다. 이 문제를 해결하는 방법? A: 우리는 분할된 모듈식 타워 섹션 생산을 채택하고 배송 후 현장 조립을 완료하며 운송 높이 제한을 적용합니다.

Q5: 일치하는 PTFE 라이닝 반응기와 수용 탱크를 전체 정류 세트로 공급할 수 있습니까? A: 통합 플랜지 표준으로 완전한 정류 생산 라인 장비의 원스톱 조달을 지원합니다.

Q6: 증류탑의 보증 범위는 무엇입니까? A: 탄소강 쉘은 10년 구조 보증을 제공합니다. PTFE 라이닝 5년 보증(인위적인 긁힘 및 부적절한 작동 손상 제외).
