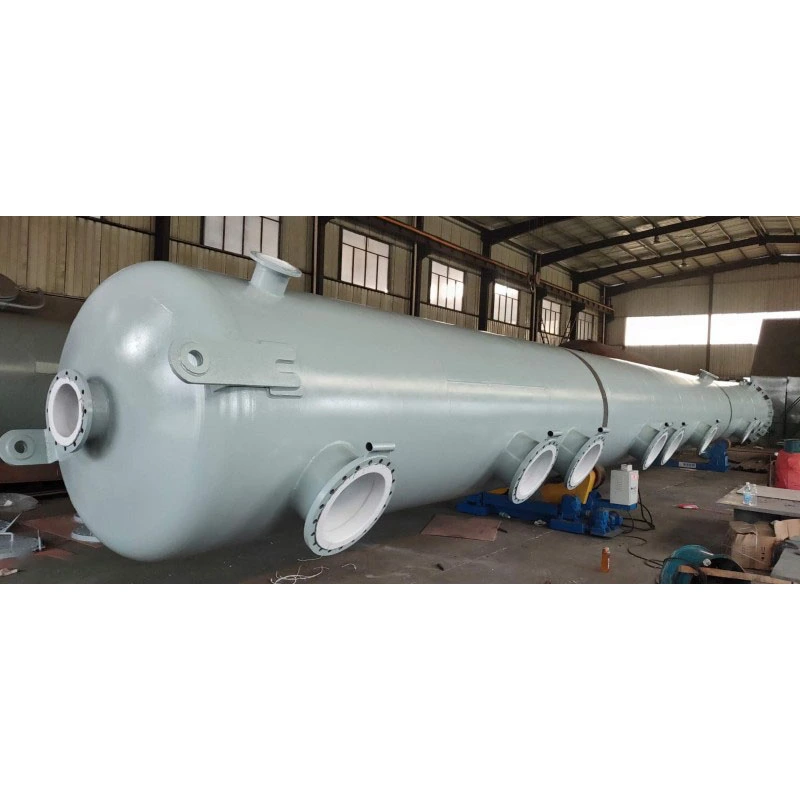

PTFE 라이닝 산업용 정류 컬럼

PTFE 라이닝 산업용 정류 컬럼은 소형 실험실용 증류 컬럼과 차별화된 견고한 산업용 분별 장비에 속합니다. 간헐적인 소규모 배치 정화보다는 장기적으로 지속적인 산업 정류를 위해 제작되었습니다. 산업 작업 조건에서 혼합된 부식성 증기와 응축된 액체는 타워 섹션 내부에서 역류 물질 전달을 수행하여 구성 요소 등급 분리를 실현합니다. 탄소강 쉘은 전반적인 기계적 부하를 견디며, 이음새가 없는 PTFE 라이닝은 금속 기판에서 뜨거운 부식성 증기를 격리하여 쉘 부식과 분류된 제품의 금속 이온 오염을 방지합니다. 모듈식 세그먼트 타워 섹션 구조는 도로 운송 및 현장 조립을 단순화하며 용매 재생 및 부식성 매체 분리를 위해 산업 단지에 널리 배치됩니다.

작동 원리

이 산업용 정류탑은 다음을 기반으로 부품 분리를 완료합니다.가스-액체 카운터-현재 질량-전달 원리, 이중층 부식 방지 구조 설계와 결합:

1. 구조적 재료 원리

· 외부 쉘: Q345R 압력 용기 탄소강 쉘, 내부 압력, 외부 풍하중 및 타워 내부 무게를 견뎌냅니다. 분할된 모듈식 타워 섹션은 부식 방지 전체 PTFE 라이닝 플랜지로 연결됩니다.

· 내부 장벽: 나트륨 활성 PTFE 시트는 진공 적층을 통해 타워 내부 벽에 단단히 접착됩니다. PTFE는 고온의 산, 알칼리 및 불소 함유 증기에 노출되었을 때 안정적인 화학적 관성을 유지하여 부식성 증기가 강철 쉘과 접촉하는 것을 방지합니다.

2. 산업용 정류 프로세스 로직

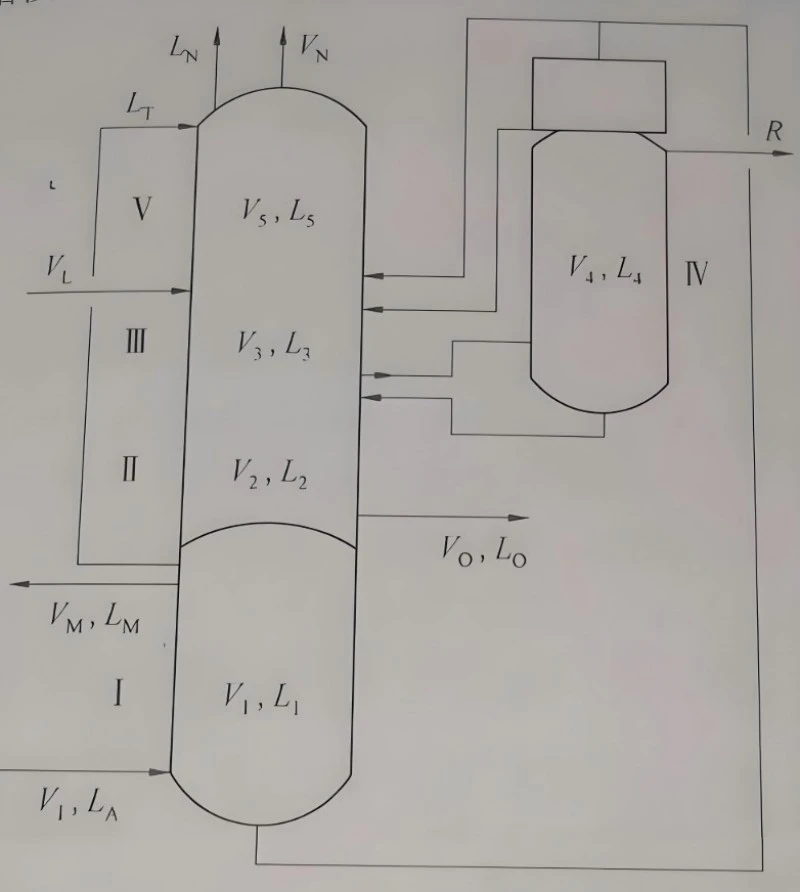

가열된 혼합 매체는 증기를 생성하고 정류탑의 바닥 부분으로 들어갑니다. 뜨거운 증기가 위로 올라갑니다. 응축된 환류 액체는 아래로 흐릅니다. 내부 패킹 또는 트레이 내부, 증기 및 액체는 반복적인 기화-응축 교환을 위해 완전히 접촉합니다. 서로 다른 끓는점을 가진 서로 다른 구성 요소는 각각 상단 및 하단 배출구에서 분리되어 수집됩니다. 전체 타워는 대량 산업 분리 요구를 충족시키기 위해 지속적인 순환 상태에서 작동합니다.

핵심 제품 장점

1. 견고한 연속 실행 산업 중심 설계 장기간의 연속적인 산업 사이클 작동에 최적화되고 플랜지 연결 및 라이닝 접착 성능을 강화하며 산업 단지 생산 라인에서 24시간 연속 정류를 적용합니다.

2. 모듈식 세그먼트 타워 섹션 구성 여러 표준 타워 섹션으로 분할하여 초고층 타워 본체의 운송 제한을 해결합니다. 사용자는 업그레이드된 분리 정밀도 요구 사항에 따라 나중에 타워 섹션을 늘리거나 줄일 수 있습니다.

3. 전체 영역 증기 접촉 부식 방지 타워 내부 벽뿐만 아니라 모든 내부 지지 링, 노즐 개구부 및 연결 플랜지는 전체 PTFE 라이닝을 채택합니다. 구조적 틈새에서 고온 부식성 증기로 인한 국부적인 부식 손상을 방지합니다.

4. 유연하게 구성 가능한 타워 내부 장치 무작위 포장, 구조화된 포장 및 다단계 액체 재분배기를 지원합니다. 분리 효율성과 실제 산업 처리 용량의 균형을 맞추기 위해 내부 구성을 조정합니다.

5. 다양한 작동 조건에 대한 우수한 호환성 대기압 및 적당한 부압 정류 하에서 안정적인 성능을 제공하며 여러 부식성 혼합 구성 요소의 끓는점 차이 분리를 조정합니다.

6. 전체 시스템 일치 호환성 HG20536 통합 부식 방지 플랜지 표준은 완벽한 산업용 정류 루프를 위해 PTFE 라이닝 리보일러, 반응기, 수용 탱크 및 콘덴서와 원활하게 도킹할 수 있습니다.

완전한 기술 사양표

주요 응용 분야

동남아시아, 중동 전역의 정밀화학 단지, 불소화학 플랜트 및 폐액 재활용 공장에 제공되는 대규모 산업 연속 분리 시나리오에 중점을 둡니다.

1. 산업폐기물 부식성 용제 회수 및 재생

2. 불소화합물 혼합 성분 정류 및 분획 수집

3. 정밀화학 원료의 연속정제 및 성분분리

4. 환경 프로젝트: 부식성 폐액에서 유기성분 분리

5. 신에너지 보조용매 정제 및 재활용

6. 석유화학 부식조제 분별가공

조작상의 주의사항

1. 증기 매체 제한: 용융된 알칼리 금속과 삼불화염소만이 PTFE 라이닝을 침식합니다. 시동 전에 증기 구성을 확인하고, 알려지지 않은 혼합 부식성 증기를 장시간 작동하지 마십시오.

2. 온도 변화 제어 : 급격한 온도 충격을 방지합니다. 가열/냉각 속도는 라이닝 국부 박리로 이어지는 열 스트레스를 피하기 위해 시간당 12℃를 초과해서는 안 됩니다.

3. 진공 작동 한계: -0.08MPa 최대 진공도를 초과하지 마십시오. 과도한 부압은 라이닝이 벗겨질 위험을 증가시킵니다.

4. 내부 보호: 설치 및 정밀 검사 중에 단단한 금속 조각이 타워 본체에 떨어지는 것을 방지합니다. 날카로운 단단한 파편으로 인해 PTFE 라이닝 표면이 긁힐 수 있습니다.

5. 부하 제한: 내부 부품을 너무 많이 쌓지 마십시오. 타워 섹션 지지 링의 설계 하중을 엄격히 준수하여 라이닝 압착 손상을 방지합니다.

6. 현장 개조 금지: 현장에서 타워 쉘을 용접, 드릴링 또는 절단하지 마십시오. 모든 재구성은 Zhuoyan 기술 부서의 확인을 받아야 합니다.

정기 유지 관리 가이드

1. 정기 라이닝 검사: 8~12개월마다 전체 벽 스파크 누출 검사를 수행합니다. 타워 섹션 플랜지 조인트, 반복적인 증기 정련을 견디는 노즐 위치에 대한 중점 검사.

2. 내부 청소 : 맨홀을 열기 전 장비를 정지시키고 완전히 식혀 주십시오. 부드러운 청소 도구와 호환 가능한 솔벤트 린스 타워 내부 및 내부 벽을 채택하십시오. 강철 와이어 브러시 또는 하드 스크레이퍼는 금지됩니다.

3. 플랜지 밀봉 유지 관리: 분할된 연결 플랜지의 PTFE 개스킷을 분기별로 점검하십시오. 노후화되고 변형된 개스킷을 적시에 교체하여 조인트에서 증기 누출을 방지하십시오.

4. 타워 내부 정밀 검사: 연간 정지 유지 관리 기간 동안 청소를 위해 포장 및 재분배기를 꺼냅니다. 코크스 및 중간 침전물을 제거하여 대량 전달 효율성을 보장합니다.

5. 외부 쉘 보호: 옥외에 설치된 정류 기둥의 경우 2년마다 녹슬지 않는 페인트 상태를 검사하십시오. 대기 부식으로부터 탄소강 껍질을 보호하기 위해 벗겨진 페인트를 수리하십시오.

6. 예비 부품 관리: 일치하는 PTFE 개스킷 및 라이닝 보호 내부 액세서리를 예약합니다. 일반 금속 예비 부품은 부식 방지 부품을 대체할 수 없습니다.

FAQ

Q1: 이 PTFE 라이닝 산업용 정류 컬럼을 장기간 24시간 연속 산업용 정류에 사용할 수 있습니까?

A: 예, 이 타워는 산업용 논스톱 사이클 운영에 최적화되어 있으며 대규모 공원 수준의 용매 분리 프로젝트에 적합합니다.

Q2: 나중에 분리 정밀도를 조정하기 위해 타워 섹션을 추가하거나 줄일 수 있나요?

A: 모듈식 분할 디자인을 채택하십시오. 새로운 타워 섹션을 현장에서 늘리거나 제거하여 이후 단계 프로세스 업그레이드에 따라 효과적인 분리 높이를 조정할 수 있습니다.

Q3: 정류탑을 불소 함유 고온 증기 분리에 적용할 수 있나요?

A: 4mm 두께의 PTFE 라이닝으로 업그레이드한 후 불소 함유 증기에 사용할 수 있습니다. 기술 평가를 위한 증기 구성을 미리 제공해 주시기 바랍니다.

Q4: 분할된 타워 섹션을 현장 설치하는 동안 주의해야 할 사항은 무엇입니까?

A: 플랜지 PTFE 라이닝 표면을 스크래치로부터 엄격히 보호합니다. 일치하는 PTFE 개스킷을 사용하고 지정된 볼트 조임 토크 요구 사항을 따르십시오.

Q5: 리보일러, 라이닝 반응기 및 수용 탱크를 포함하여 완벽하게 일치하는 장비를 제공할 수 있습니까?

A: 통합된 부식 방지 플랜지 표준으로 전체 산업용 정류 생산 라인 세트에 대한 원스톱 조달을 지원합니다.

Q6: 산업용 정류탑의 공식 보증 범위는 무엇입니까?

A: 탄소강 쉘 10년 구조 보증; PTFE 라이닝 5년 보증(인위적인 긁힘, 충격 및 오작동 손상 제외); 타워 내부 액세서리 2년 보증.
